| Маркировка |
LM230A |
| Площадь заслонки |
1,0 м2 |
| Управление |
трехточечное |
| Тип привода |
электрический привод без обратной пружины |
| Питание |
АС 230 v |
| Усилие привода |
5,0 Нм |

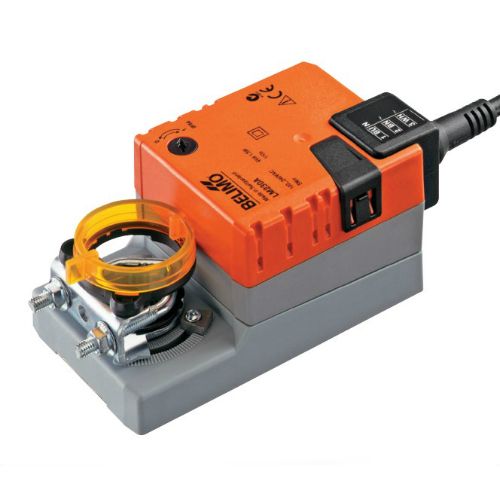

Привод воздушной заслонки без возвратной пружины Belimo LM поворотного типа 5 Nm. Применяется для управления воздушными заслонками площадью до 1,0 м2. Управление происходит по принципу 'открыто/закрыто', или трехпозиционное.
Предусмотрено ручное управление при помощи кнопки - при нажатии на кнопку передача выводиться из зацепа шестеренок.
Для выставления угла поворотного хода служат механические упоры.
В приводе предусмотрена защита от перегрузки, что конструктивно не требует дополнительных конечных выключателей.
Краткие технические характеристики
- Для сетей напряжением 230 В
- Максимальны угол поворота составляет 95°
- Механический индикатор положения
- Останавливается автоматически по достижении конечных положений
Особености, которые выделяют сервопривод Belimo
- Направление движения – реверсивное
- Диапазон номинального напряжения 85…265 В
- Снабжен фиксатором, который предотвращает проворачивание электропривода
Комплектация и схема подключения
В комплектацию входит
- Привод
- Соединительный кабель
Схема электрического подключения

Монтаж
К сервоприводу применяется простая установка прямо на ось вращения заслонки - это возможно благодаря универсальному захвату.
Электрическое подключение – подключение через изолированный трансформатор. Возможно параллельное подключение дополнительных приводов с учетом мощностей.
