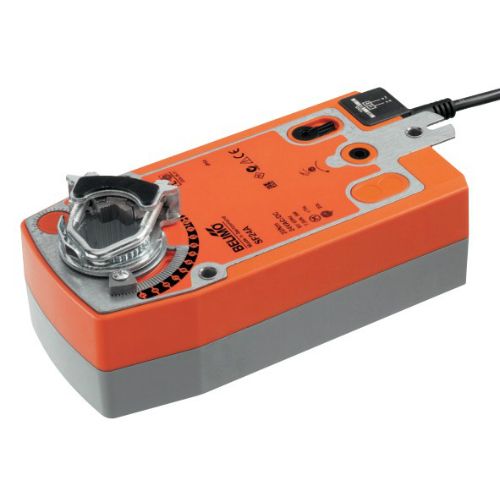

Belimo SF24A-S2

Привод воздушной заслонки с возвратной пружиной Belimo SF поворотного типа 20 Nm. Применяется для управления воздушными заслонками площадью до 4,0 м2. Управление происходит по принципу 'открыто/закрыто', или трехпозиционное.
Используется для заслонок выполняющих охранные функции в системах вентиляции.
Предусмотрено ручное управление при помощи кнопки - при нажатии на кнопку передача выводиться из зацепа шестеренок.
Для выставления угла поворотного хода служат механические упоры.
В приводе предусмотрена защита от перегрузки, что конструктивно не требует дополнительных конечных выключателей.

Краткие технические характеристики

• Время поворота двигателя - 75 сек
• Максимальны угол поворота составляет 95°
• Механический индикатор положения
• Останавливается автоматически по достижении конечных положений

Особенности, которые выделяют сервопривод Belimo

• Направление движения – реверсивное
• Диапазон номинального напряжения 19…28 В
• Снабжен фиксатором, который предотвращает проворачивание электропривода

Комплектация и схема подключения

В комплектацию входит

• Привод
• Соединительный кабель

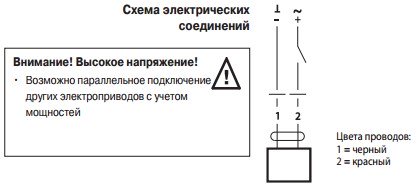

Схема электрического подключения

Монтаж

К сервоприводу применяется простая установка прямо на ось вращения заслонки - это возможно благодаря универсальному захвату.

Электрическое подключение – подключение через изолированный трансформатор. Возможно параллельное подключение дополнительных приводов с учетом мощностей.
