| Тип нагревателя |
Водяной |
| Тип канала |
Для прямоугольных каналов |
| Типоразмер |
90-50 |
| Габариты |
540*1065*200 мм |
| Рядность |
2 |
| Производитель |
Украина |

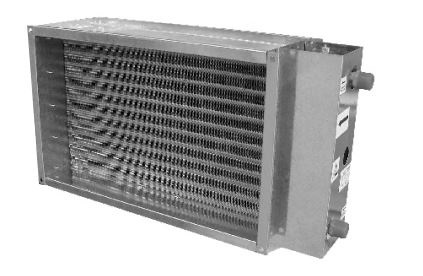

Канальные водяные нагреватели ВЕНТС служат для установки в системах вентиляции с воздуховодами прямоугольного сечения. Они используются для подогрева приточного воздуха в приточных или приточно-вытяжных установках.
Конструкция канального водяного нагревателя
Корпус водяного нагревателя для круглых воздуховодов сделан из оцинкованной листовой стали. Внутри установлены трубные коллекторы из медных трубок, поверхность теплообмена обеспечивают насаженные на них алюминиевые пластины. Герметичность соединений нагревателей с воздуховодами гарантируют резиновые уплотнители. Нагреватели выпускаются с двух-, трех- или четырехрядным комплектом медных нагревательных трубок. Водяные нагреватели ВЕНТС серии НКВ рассчитаны на эксплуатацию при максимальной рабочей температуре воды + 100°С и максимальном рабочем давлении в 1,6 МПа (16 бар). Водяной нагреватель снабжен ниппелем для обезвоздушивания системы. На выходном коллекторе нагревателя в патрубок может устанавливаться погружной датчик для конроля температуры или предотвращения обмораживания калорифера.
Установка канального водяного нагревателя вентс НКВ
Канальный водяной нагреватель стыкуется с прямоугольными воздуховодами с помощью фланцев. Пространственно водяные нагреватели ориентируются при установке так, чтобы можно было произвести обезвоздушивание и обеспечивался доступ при сервисном обслуживании. Направление движения потока воздуха должно совпадать со стрелкой на нагревателе, воздушный поток должен равномерно распределяться по всему сечению воздуховода.
Перед водяным нагревателем в системе должен быть установлен воздушный фильтр, защищающий нагреватель от загрязнения.
Канальный нагреватель может монтироваться перед вентилятором или за ним. При установке нагревателя после вентилятора, между ними рекомендуется предусмотреть воздуховод длиной не менее 1-1,5 м, который стабилизирует поток воздуха и обеспечит не превышение максимально допустимой температуры воздуха внутри вентилятора.
Водяной нагреватель подключается только по принципу противотока, в противном случае его производительность будет ниже на 5-15%. Расчетные номограммы в технических характеристиках соответствуют такому подключению.
Вода используется в качестве теплоносителя при установке нагревателей только внутри помещений. При наружном монтаже в качестве теплоносителя необходимо применять незамерзающую смесь, например, раствор этиленгликоля. Поток воды или теплоносителя должен быть достаточным, чтобы не допустить замерзания НКВ.
Система автоматики обеспечивает комплексное управление и защиту от замерзания, она служит для правильной и безопасной работы нагревателей и имеет возможности:
- автоматической регулировки мощности и температуры нагрева воздуха;
- применения дополнительных воздушных заслонок, управляемых сервоприводом с возвратной пружиной;
- включения системы вентиляции с предварительным прогревом нагревателя;
- отслеживания состояние фильтра через датчик дифференциального давления;
- остановки вентилятора в случае угрозы замерзания теплоносителя нагревателя
