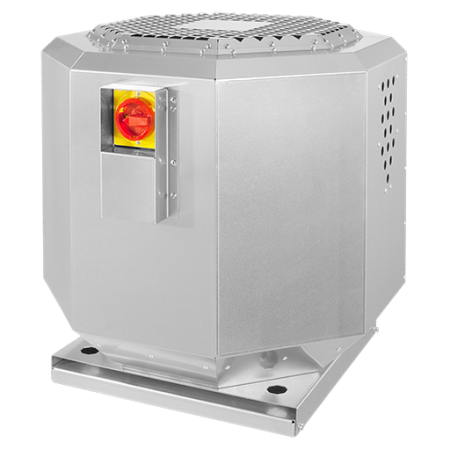

RUCK DVNI 500 E4 21

ВЕНТИЛЯТОР :

• Крышный радиальный вентилятор с вертикальным выбросом, двигатель которого установлен вне потока воздуха;
• Корпус изготовлен из профилированных алюминиевого листа AlMg3, стойких к агрессивной среде;
• Звукоизоляция корпуса выполнена из минеральной ваты толщиной 40 мм, которая защищена покрытием из стекловолокна и перфорированным стальным листом;
• Восьмиугольная форма корпуса вентилятора позволила уменьшить потерю давления в потоке воздуха;
• Двигатель установлен в специальной двухслойной камере, благодаря которой он полностью изолирован от потока проточного воздуха;
• Конструкция вентилятора позволяет транспортировать среду с максимальной температурой 120 ° С;
• Вентилятор имеет вертикальный выпуск воздуха, закрепленный алюминиевым перфорированным листом;
• В качестве стандарта каждый вентилятор оснащен встроенным сервисным выключателем и поддоном для слива конденсата и дождевой воды из внутренней части вентилятора;
• Конструкция имеет откидной корпус для обслуживания (обслуживание, чистка);
• Новое поколение лопастей динамически сбалансировано до класса G2.5, - с лопатками, загнутыми назад, изготовленные из стального листа с порошковым покрытием.

ДВИГАТЕЛЬ:

• Однофазный (230 В, 50 Гц, IP54, класс изоляции F) или трехфазный (400 В, 50 Гц, IP55, класс изоляции F), асинхронный электродвигатель, расположен вне потока отработанного воздуха;
• Скорость вращения однофазных моделей можно контролировать с помощью трансформаторных регуляторов;
• Рекомендуемый диапазон регулирования напряжения приведен на диаграмме / графике в программе подбора;
• Двигатели имеют встроенный термоконтакт, который должен быть подключен и контролироваться внешним устройством тепловой защиты, например, реле, встроенным в контроллер, реле SET10, системой автоматизации и т. д;
• Скорость вращения моделей трехфазных двигателей (3x230Δ / 3x400Y) можно управлять с помощью преобразователей частоты, только в частотном диапазоне 20-50 Гц;
• Рекомендуемое время для ускорения и замедления рампы составляет ок. 20-30 сек. В случае трехфазных двигателей прямого подключения к сети, обеспечить их с помощью встроенных автоматических выключателей с защитой от перегрузки и короткого замыкания;
• Настройка теплового отключения автоматического выключателя двигателя должна быть адаптирована к фактическим параметрам работы вентилятора и не должна превышать максимальное значение тока (Imax) для вентилятора;
• Диапазон рабочих температур -25 ÷ 120 ° C - в зависимости от модели.
