RUCK MPC 500 D4 30

Напряжение UN 400 V 3~
Ток Imax 2.96 A
Темп. окруж. среды tA 60 C
Tемпературa рабочeй среды tM 60 C
Класс изоляции F
Масса 110 kg

Цена 54 513 грн

Описание

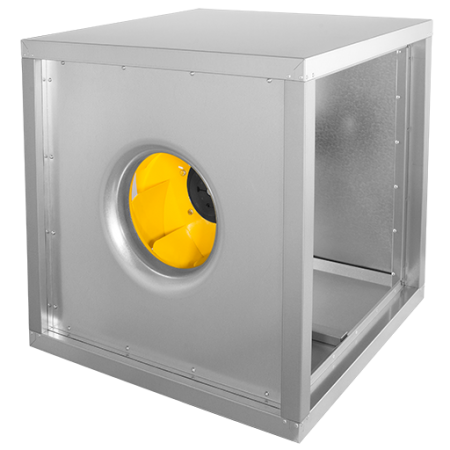

ВЕНТИЛЯТОР RUCK MPC 500 D4 30

Технические характеристики

Номинальный ток	A	2.82
Номинальная частота вращения	1/min	1450
Mакс. статич. КПД	%	59.2
Mакс. полн. КПД	%	59.6
Mакс. допустимая частота (c 3˜ двигателями)	Hz	50
Mакс. допустимая частота вращения (c EC-двигателями)	1/min	-
Mакс. потребл. мощ.	W	1561
Mакс. потребление тока	A	2.96
Mакс. частота вращения	1/min	1480
Максимальный объем воздуха	m³/h	9250
Mин. давлениe	Pa	-
Mакс. давлениe	Pa	840
Макс. допустимая температура окружающей среды при ном данныx	°C	60
Макс. допустимая температура рабочей среды при ном данных	°C	60
Mакс. допустимая температура окружающей среды	°C	60
Mакс. допустимая температура рабочей среды	°C	60
Tок блокировки	A	-
Mин. допустимое напряжение	V	-
Масса	kg	110

Kорпус из оцинкованнoго металла

Регулирование скорости вращения

Tолщина изоляции 30 мм

C поддоном

Изменяемый выход

Возможность переключения со звезды на треугольник, 3 фазы, 400 В, Y (звезда), 3 фазы, 230 В, D (треугольник)

Звезда: непосредственное подключение к 3-фазной сети 400 В или с помощью ПЧ с выходом 400 В

Треугольник: непосредственное подключение к 3-фазной сети 230 В или с помощью ПЧ со входом 230 В, 1 фаза и выходом 230 В, 3 фазы

ВЕНТИЛЯТОР:

Вентилятор радиального типа;
Корпус наивысшей степени герметичности (в соотв. По EN 1886), изготовлен из оцинкованной листовой стали, имеет форму куба, состоящей из рамы и боковых панелей, изолированные (за пределами входного отверстия панели) из минеральной ваты толщиной 30 мм;
Выход можно изменить, меняя одну из изолированных боковых панелей;
Выход может быть сконфигурирован относительно входа воздуха под углом 90 ° или по прямой;
На стороне выхода вы можете использовать панели, оснащенные круглыми соплами;
На стороне входа можно установить круглые впускные сопла ASB. Чтобы ограничить дополнительное сопротивление, возникающие при использовании вышеуказанных панелей и заглушек, особое внимание следует уделять сохранению прямых участков каналов и заглушек с максимально возможным диаметром соединения;
Рабочее колесо следующего поколения динамически сбалансировано в классе G2.5 с обращенными назад лопастями, выполненными из стального листа с порошковым покрытием.

ДВИГАТЕЛЬ:

Однофазный (230 В, 50 Гц, IP54, класс изоляции F) или трехфазный (400 В, 50 Гц, IP55, класс изоляции F) асинхронный электродвигатель, расположенный полностью вне потока удаляемого воздуха;
Скорость вращения однофазных моделей можно контролировать с помощью трансформаторных регуляторов;
Рекомендуемый диапазон регулирования напряжения 110-230 В;
Эти двигатели имеют термоконтакт, которые должен быть подключен и контролироваться внешним устройством тепловой защиты, например, автоматическим управлением, реле, встроенным в регулятор, реле SET10, прочее;
Скорость моделей с трехфазными двигателями (3x230Δ / 3x400Y) может контролироваться с помощью частотных преобразователей, только в частотном диапазоне, указанном в диаграмме / графике подбора;
Рекомендуемое время разгона и торможения преобразователя: 20-30 сек;
В случае прямого подключения трехфазных двигателей к сети они должны быть защищены автоматическими выключателями со встроенной защитой при коротким замыканием и отключением при перегрузке;
Настройка теплового выключателя двигателя должна быть адаптирована к фактическим параметрам работы вентилятора и не выше значения Imax для вентилятора;
Максимальная рабочая температура 40 ÷ 80 ° C - в зависимости от выбранной модели.
