Вентс ОВ 4Д 450

Осевой вентилятор Вентс ОВ 4Д 450 предназначен для вытяжной или приточной вентиляции помещений без использования воздуховодов. Вентилятор оборудован монтажной квадратной пластиной 576х576 мм. Вентилятор способен перемещать воздух с температурой в диапазоне от -30°С до +60°С и максимальной производительностью 5280 м3/ч. Вентилятор оборудован трехфазным четырехполюсным двигателем. Монтаж вентилятора осуществляется в проем стены диаметром минимум 465 мм.

Технические характеристики

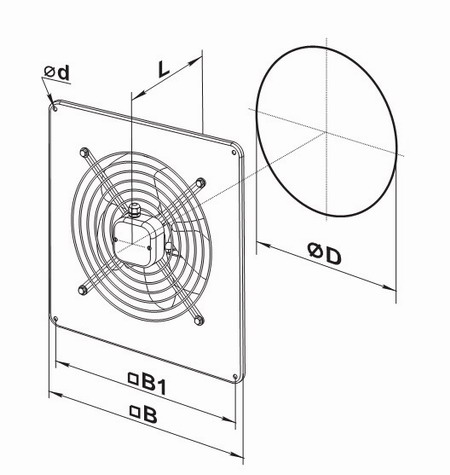

Габаритные размеры

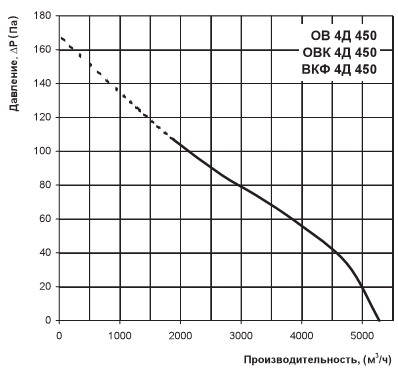

Диаграмма

Конструкция

Корпус и крыльчатка вентилятора Вентс ОВ 4Д 450 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
