Вентс ОВ 4Е 450

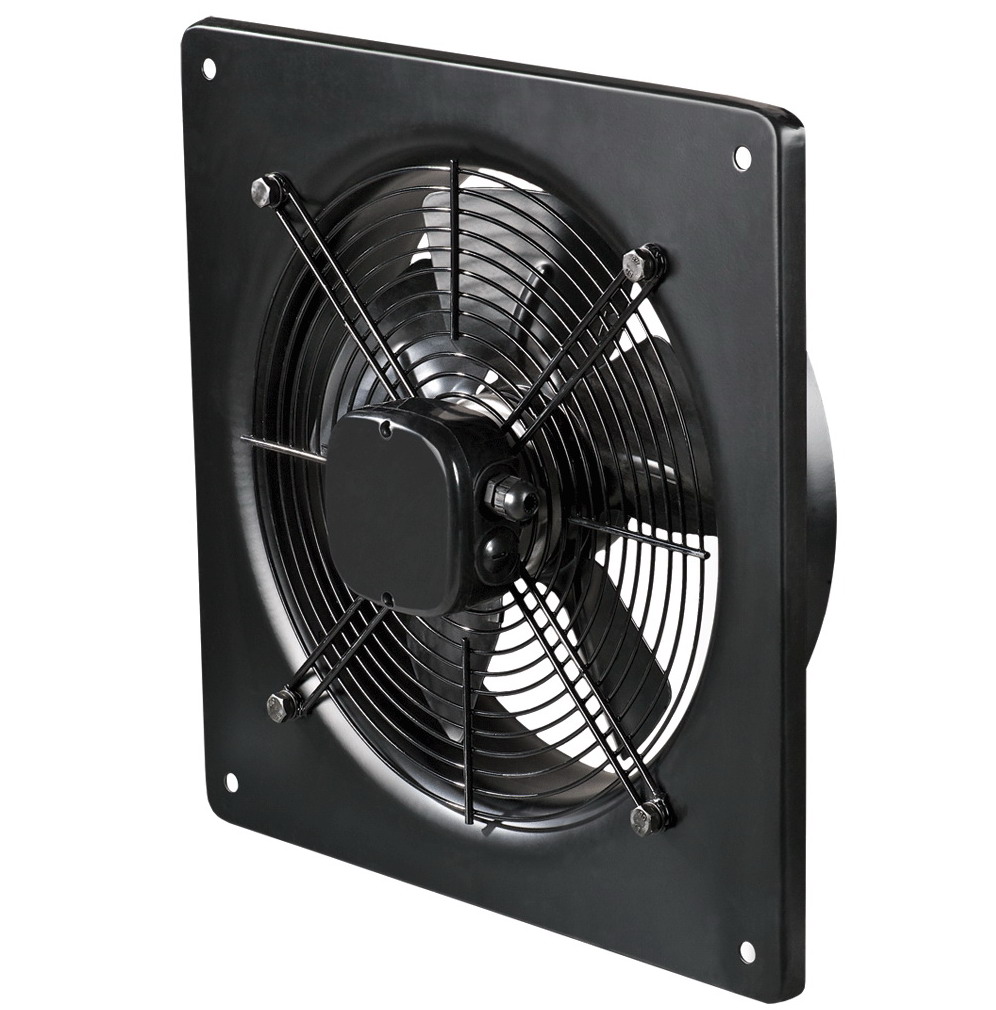

Осевой вентилятор Вентс ОВ 4Е 450 предназначен для использования в системах вытяжной, иногда приточной вентиляции. Вентилятор оборудован квадратной пластиной 576х576 мм для монтажа непосредственно в проем стены диаметром 465 мм. Может перемещать воздух с температурой в диапазоне от -30°С до +60°С и максимальной производительностью 4680 м3/ч. Вентилятор оборудован однофазным двигателем с термозащитой. Возможна регулировка производительности вентилятора с помощью регулятора скорости (поставляется отдельно).

Осевые вентиляторы развивают высокую производительность, но имеют небольшой напор, поэтому такие вентиляторы рекомендуется использовать для вентиляции помещений, где не требуется установка воздуховодов.

Технические характеристики

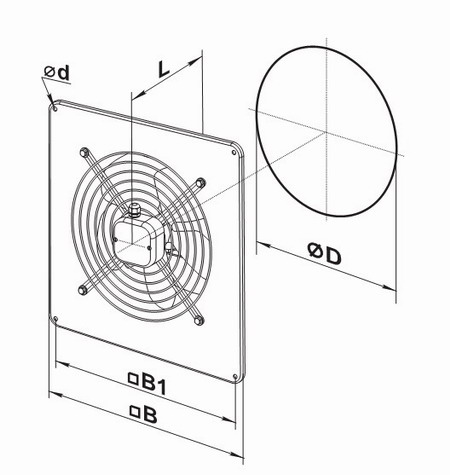

Габаритные размеры

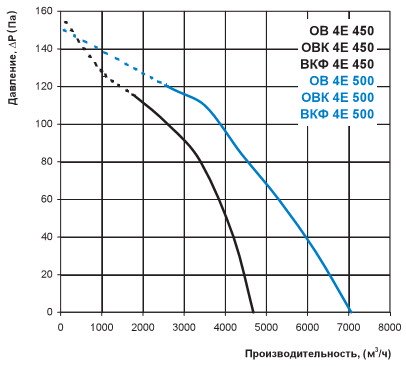

Диаграмма

Конструкция

Корпус и крыльчатка вентилятора Вентс ОВ 4Е 450 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
