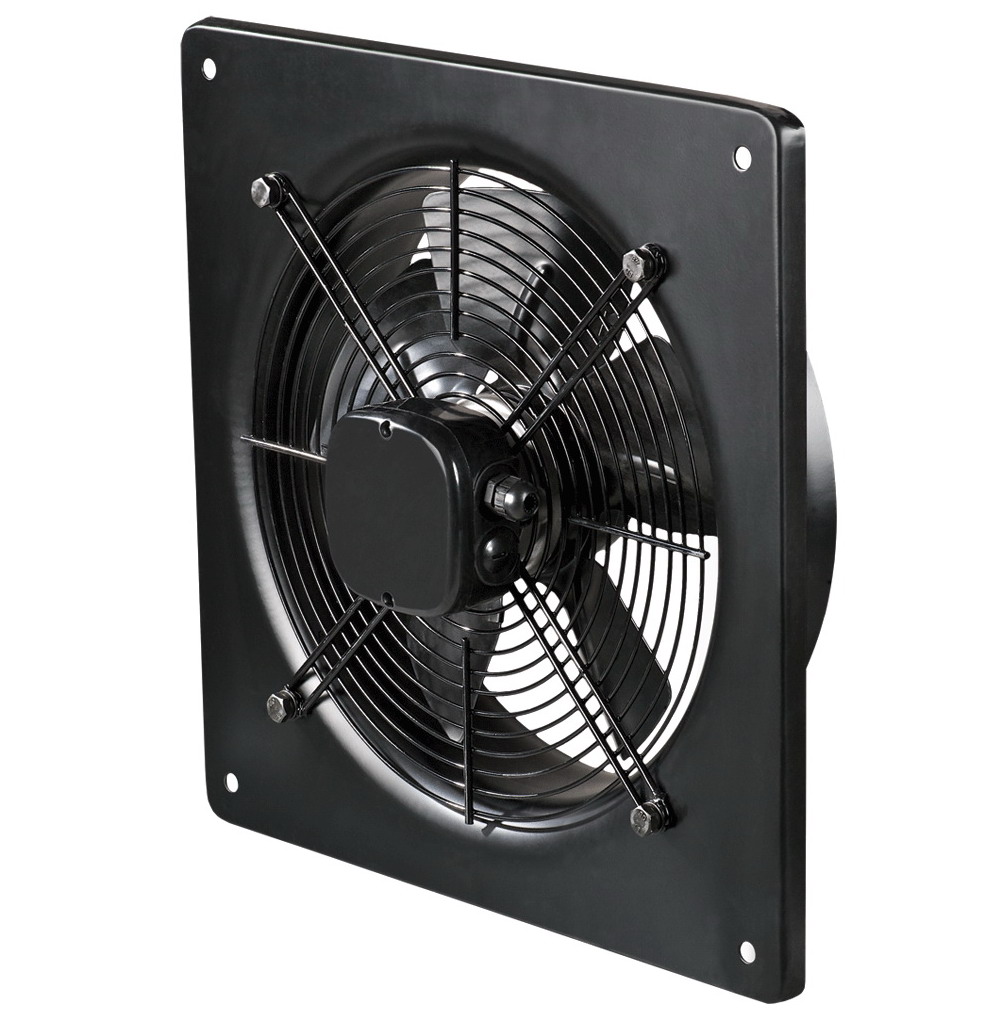

Вентс ОВ 4Е 550

Осевой вентилятор Вентс ОВ 4Е 550 чаще всего используется для вытяжной вентиляции помещений, когда к вентилятору не требуется подключение воздуховодов. Вентиляторы этого типа развивают высокую производительность при небольших затратах на энергию, но имеют небольшой напор, которого недостаточно, чтобы "продавить" большие длины воздуховодов и решеток. В отдельных случаях к вентилятору можно подсоединить небольшой участок воздуховода.

Вентилятор оборудован монтажной пластиной 725х725 мм. Может перемещать воздух с температурой в диапазоне от -30°С до +60°С и максимальной производительностью 8800 м3/ч. Используется однофазный двигатель. Возможна регулировка производительности с помощью регулятора скорости (поставляется отдельно). Монтаж вентилятора осуществляется в проем стены диаметром минимум 570 мм.

Технические характеристики

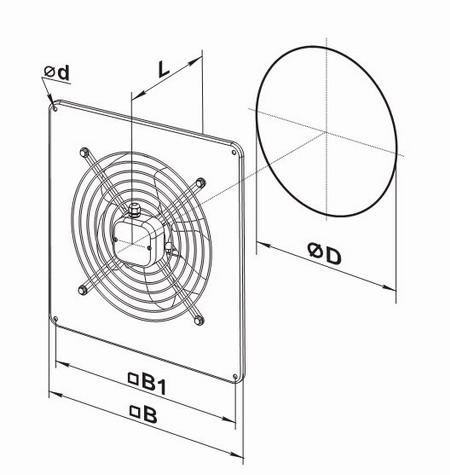

Габаритные размеры

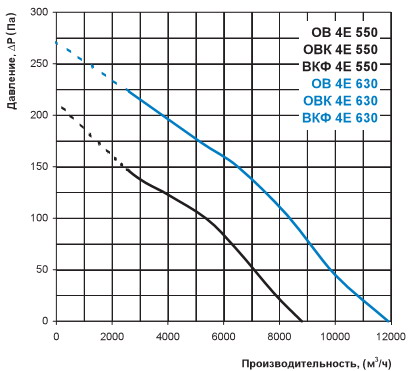

Диаграмма

Конструкция

Корпус и крыльчатка вентилятора Вентс ОВ 4Е 550 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
