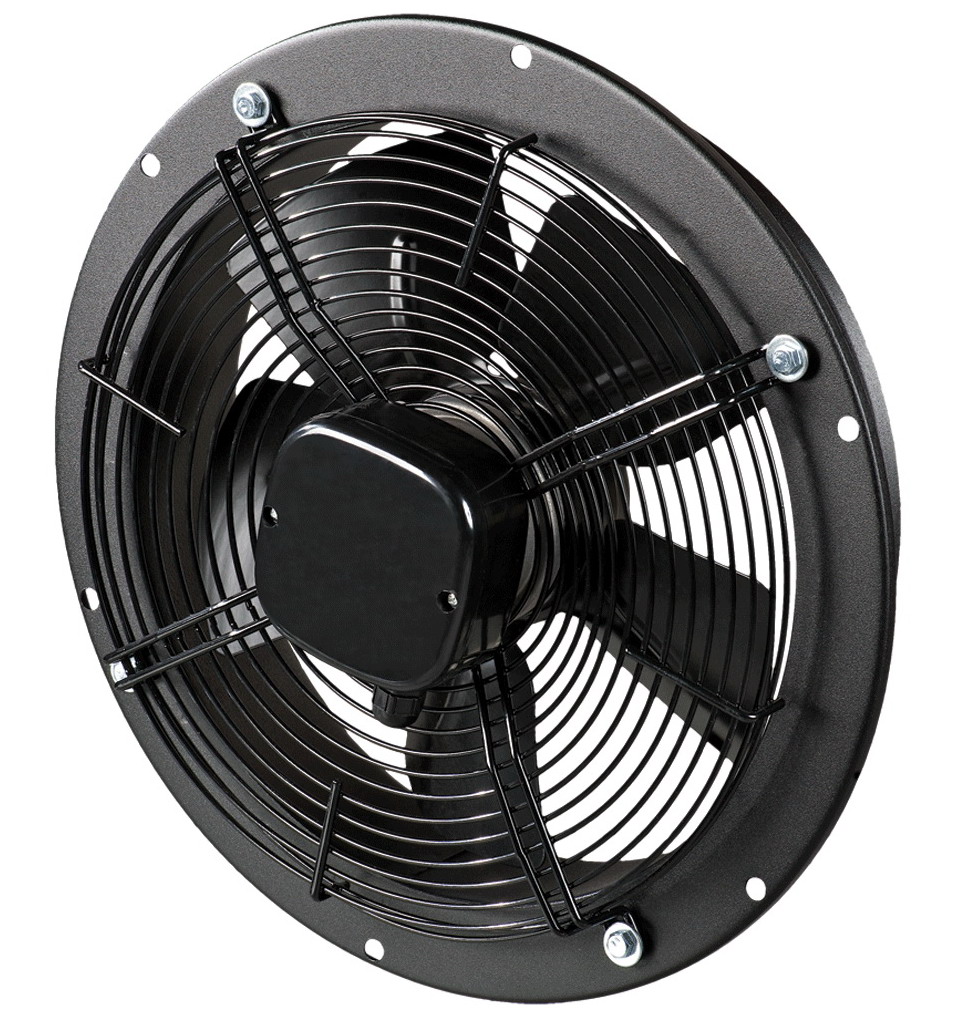

Вентс ОВК 2Е 250

Производительность: 1050 м.куб/час

Цена 3 057 грн

Описание

Осевой вентилятор Вентс ОВК 2Е 250 используется для вытяжной вентиляции, в отдельных случаях для приточной. Способен перемещать воздух с производительностью1050 м3/чи температуройот -30°С до + 60°С. Вентиляторы этого типа используются без воздуховодов. Данная модель оборудована круглой крепежной пластиной для монтажа на стене. Вентилятор устанавливается в наружную стену в круглый проем диаметром260 мм. В вентиляторе используется однофазный двухполюсный двигатель, возможна регулировка производительности вентилятора регулятором скорости РС-1-300 (поставляется отдельно).

Технические характеристики

Параметр	Величина
Напряжение, В	230
Ток, А	0,4
Частота тока, Гц	50
Максимальная мощность, Вт	80
Производительность, м3/ч	1050
Скорость вращения, мин-1	2400
Уровень шума на расстоянии 3 м, дБ(А)	60
Максимальная температура перемещаемого воздуха, С	-30...+60
Вес, кг	4
Защита, класс	IP24
Размер патрубка, мм	250

Габаритные размеры

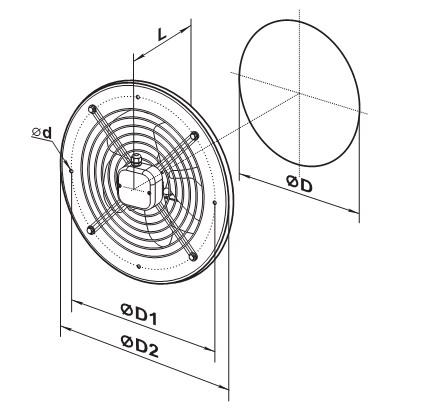

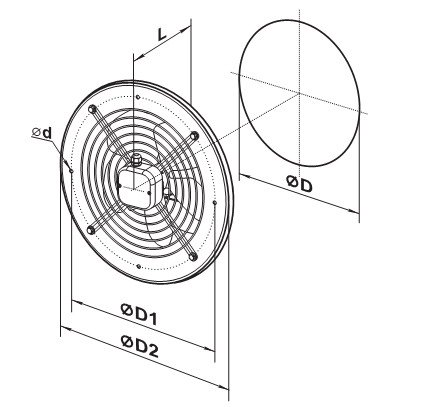

Чертеж вентилятора и размеры

Размеры	D	D1	D2	d	L
мм	260	295	320	7	155

Диаграмма

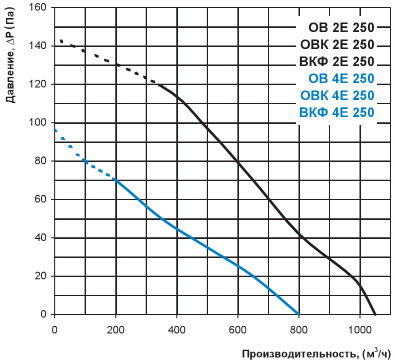

График расхода воздуха ОВК 2Е 250

Конструкция

Корпус и крыльчатка вентилятора Вентс ОВК 2Е 250 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно)РС-1-300

Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
