Вентс ОВК 4Е 450

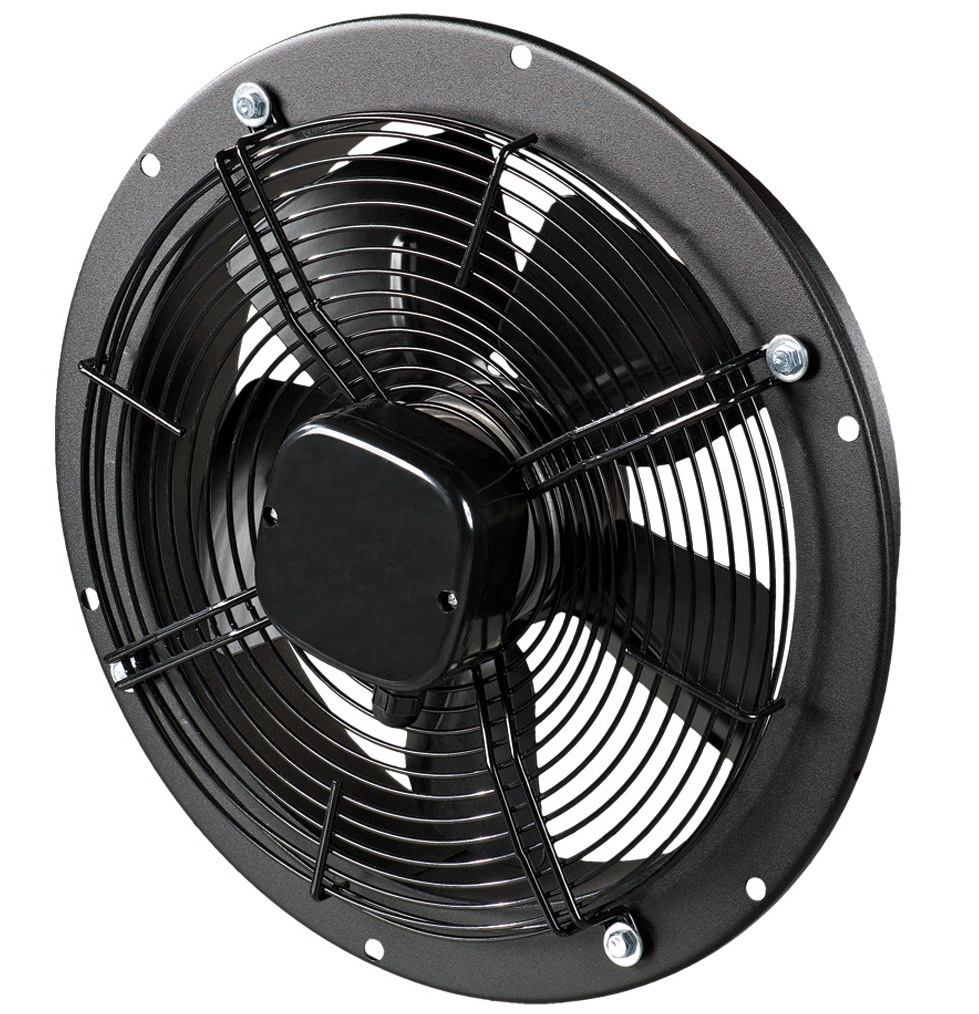

Вентс ОВК 4Е 450 представляет собой вентилятор осевого типа для монтажа в проеме наружной стены. Используется для вытяжной или приточной вентиляции без использования воздуховодов. Вентиляторы этого типа могут перемещать большие объемы воздуха, но имеют очень небольшой напор, что не позволяет использовать сеть воздуховодов. Может перемещать воздух с производительностью 4680 м3/ч и температурой от -30°С до + 60°С. Данная модель оборудована круглой крепежной пластиной для монтажа на стене. Вентилятор устанавливается в наружную стену в круглый проем диаметром 465 мм. В вентиляторе используется однофазный четырехполюсный двигатель, возможна регулировка производительности вентилятора регулятором скорости РС-1-300 (поставляется отдельно).

Технические характеристики

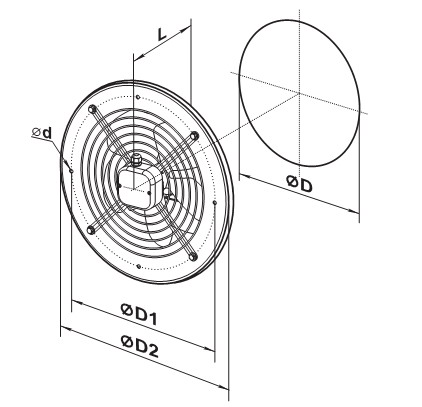

Габаритные размеры

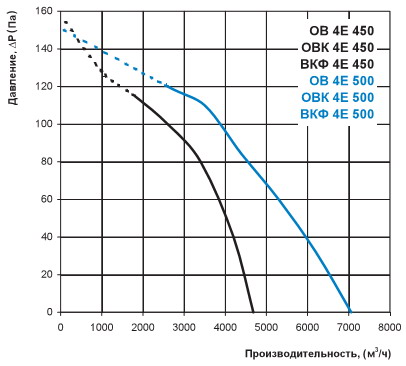

Диаграмма

Конструкция

Корпус и крыльчатка вентилятора Вентс ОВК 4Е 450 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
