Вентс ВКФ 2Е 300

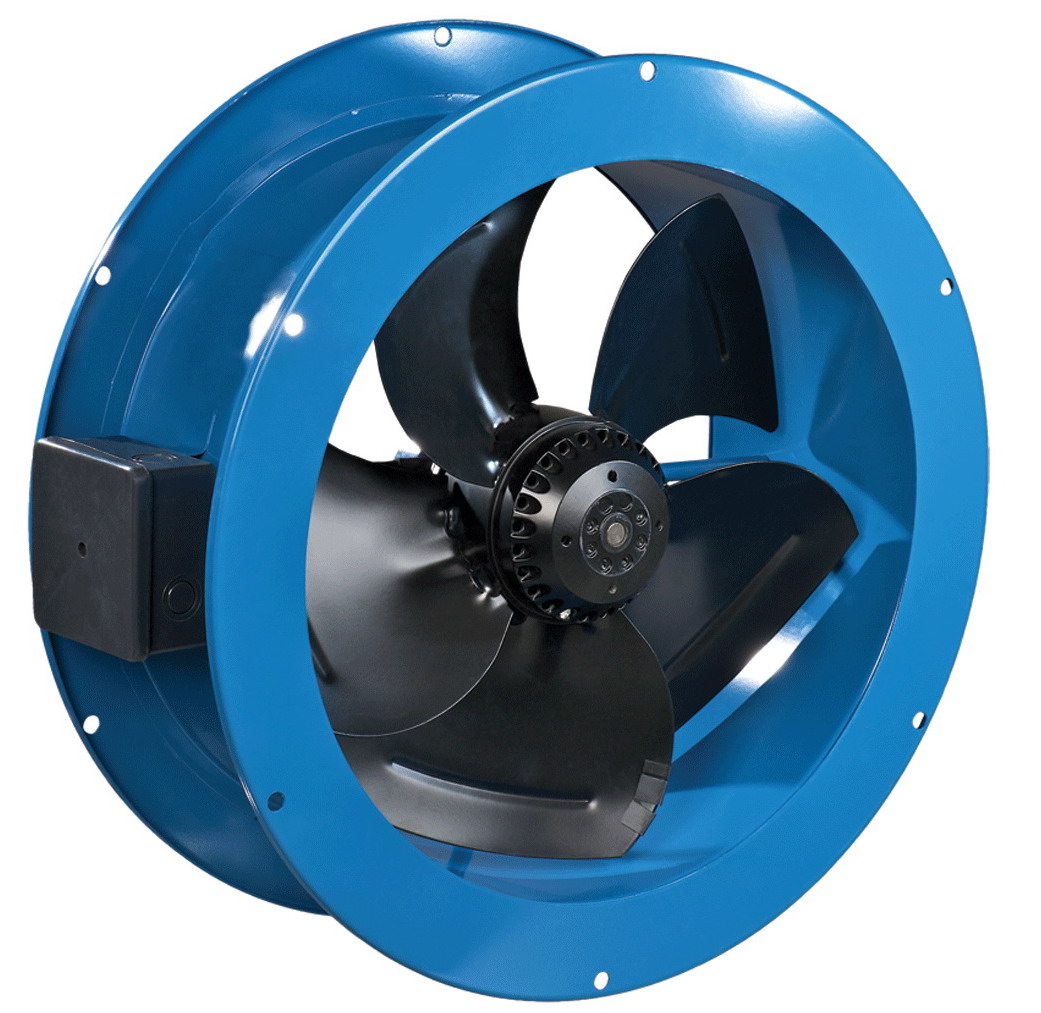

Вентилятор Вентс ВКФ 2Е 300 осевого типа с фланцами для подсоединения к воздуховодам. Предназначен для использования в составе вытяжной или приточной системы вентиляции с небольшими по длине воздуховодами. Максимальная производительность данной модели составляет 2230 м3/ч.

Технические характеристики

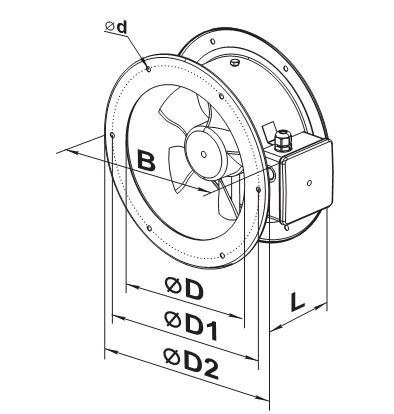

Габаритные размеры

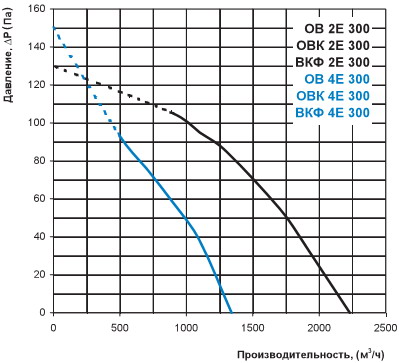

Диаграмма

Конструкция

Корпус и крыльчатка вентилятора Вентс ВКФ 2Е 300 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
