Вентс ВЦУН 160х74-0,55-4

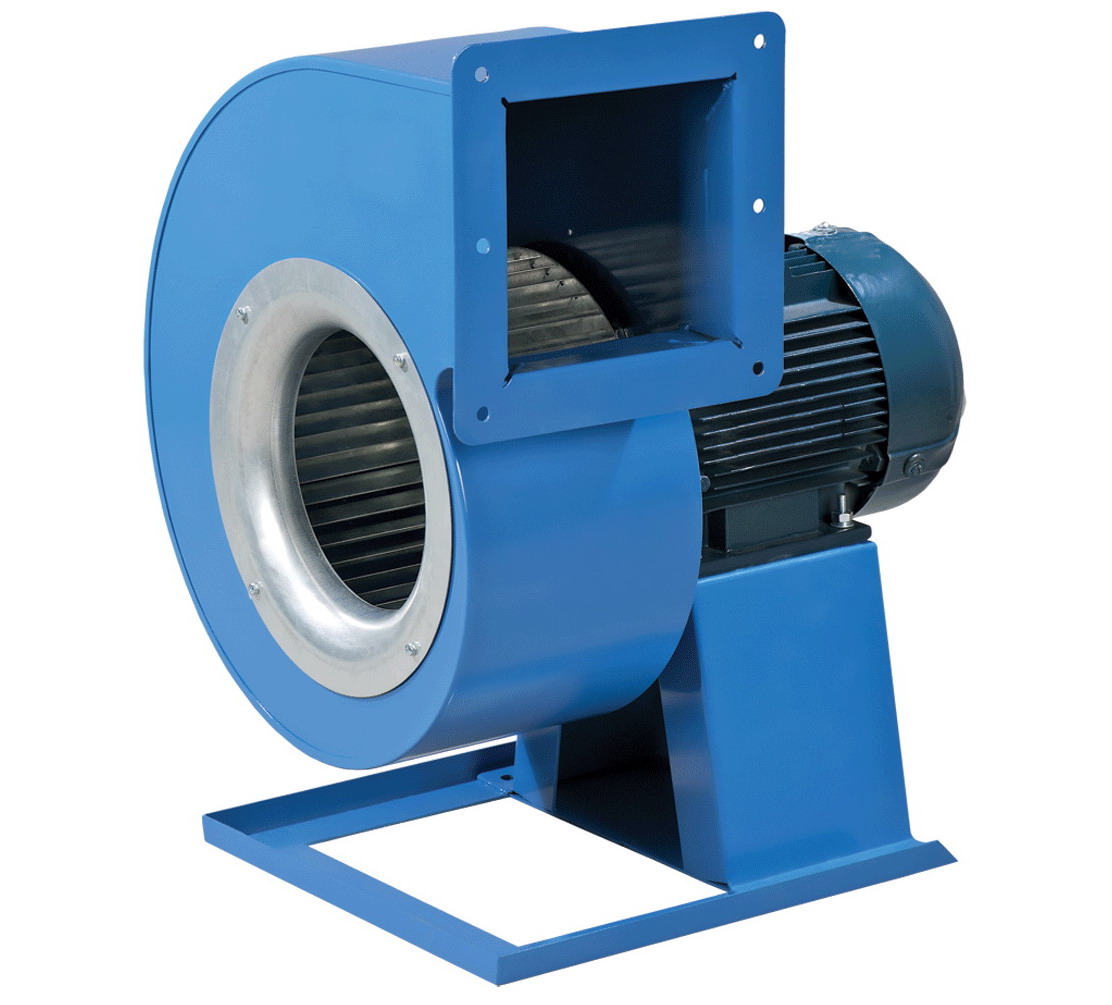

Вентилятор Вентс ВЦУН 160х74-0,55-4 типа "улитка" предназначен для использования в системах вентиляции. Максимальная производительность 750 м3/ч, диаметр рабочего колеса 160 мм. Вентилятор способен перемещать воздух с максимальной температурой до 60°С. Данная серия оборудована трехфазными асинхронными двигателями. Мощность двигателя 0,55 кВт.

Технические характеристики

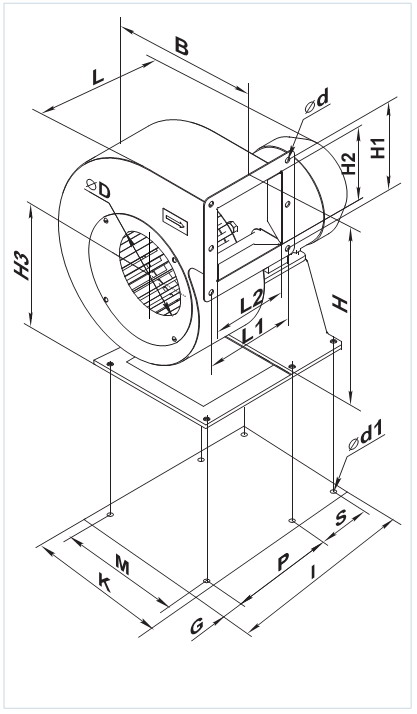

Габаритные размеры

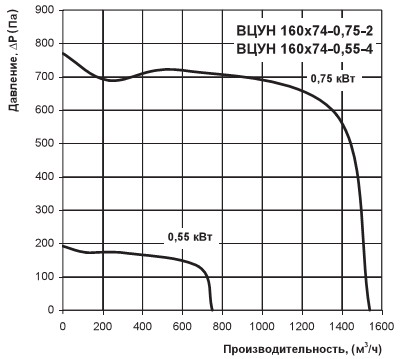

Диаграмма

Конструкция

Корпус вентилятора Вентс ВЦУН 160х74-0,55-4 изготовлен из стали с полимерным покрытием. Вентилятор ВЦУН может быть исполнен как с направлением вращения рабочего колеса вправо, так и влево. В каждом из вариантов есть несколько положений корпуса, что делает возможным присоединение к воздуховоду под любым углом с шагом в 45°.

Двигатель

При изготовлении вентиляторов используются 2х-, 4х-, 6ти- или 8-ми полюсные трехфазные асинхронные двигатели, на оси которых устанавливается рабочее колесо с вперед загнутыми лопатками, изготовленное из оцинкованной стали. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 54.

Регулировка скорости

Регулировка скорости вентилятора может осуществляться с помощью автотрансформаторного или частотного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Может устанавливаться как в вентиляционных камерах и установках для кондиционирования, так и отдельно. В последнем случае – может подсоединяться к воздуховодам как двумя патрубками (выхлопным и всасывающим), так и одним выхлопным. Выхлопной и всасывающий патрубки имеют прямоугольное и круглое сечение соответственно. Подача питания осуществляется через наружные клеммы.
