Вентс ТТ 100

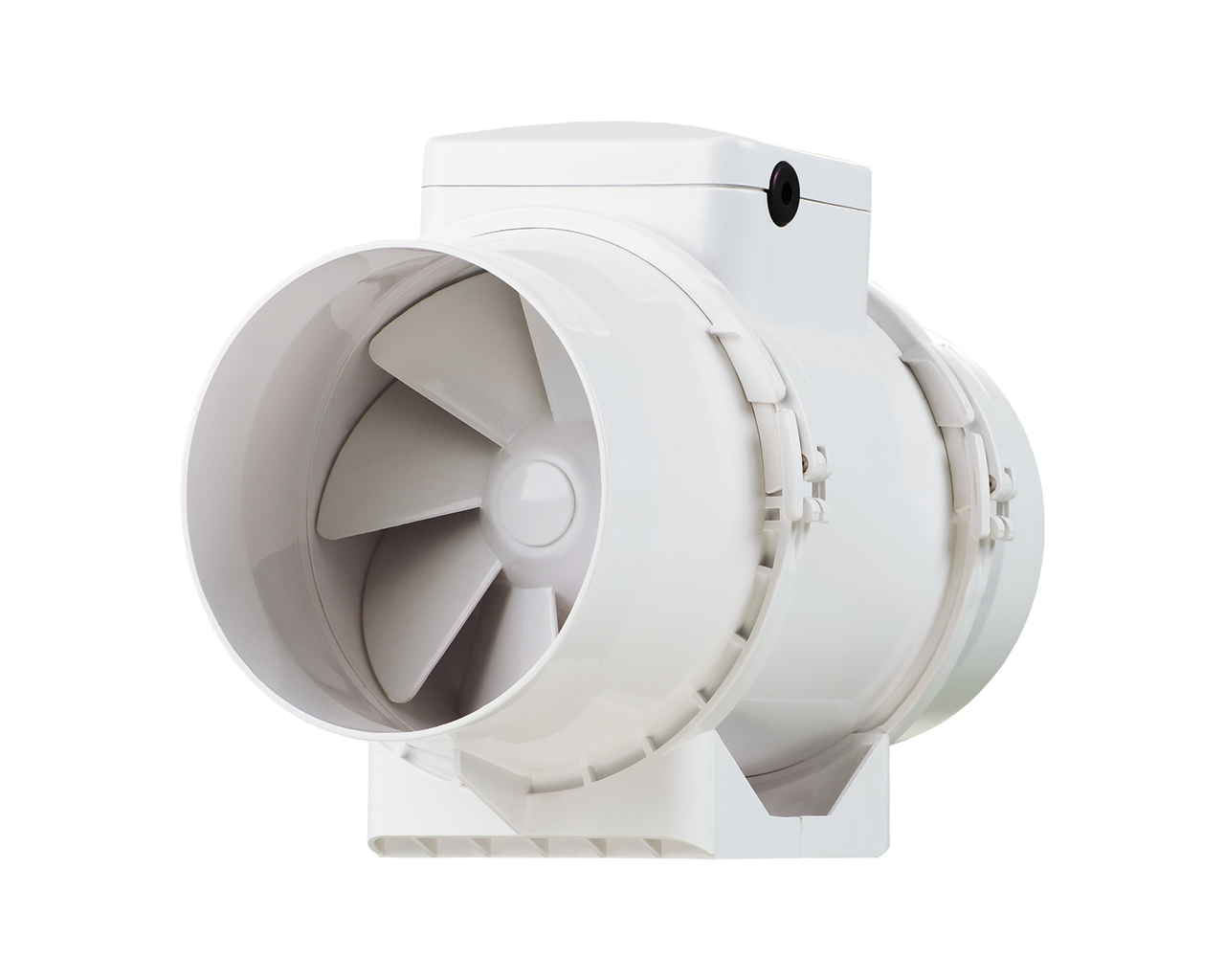

Вентс ТТ 100 представляет собой канальный вентилятор в пластиковом корпусе. Данная серия объединяют в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используются в приточно-вытяжных системах вентиляции, которые требуют высокого давления, мощного воздушного потока и низкого уровня шума. Совместимы с воздуховодами диаметром 100 мм.

Вентиляторы ТТ являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы,кухни), а так же для вентиляции квартир, коттеджей, магазинов, кафе, кинотеатров и т.д. Широкий модельный ряд и большой выбор опций позволяет подобрать вентилятор,соответствующий вашим требованиям.

Технические характеристики

Габаритные размеры

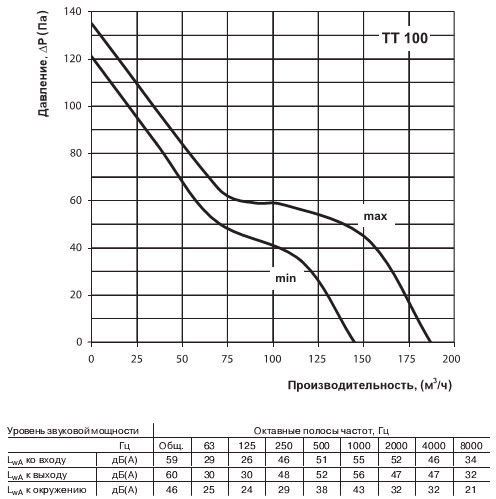

Диаграмма аэродинамических характеристик

Конструкция

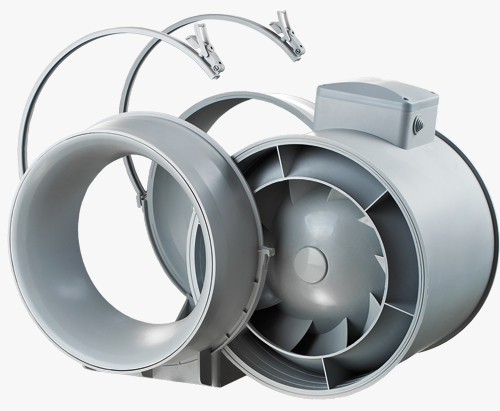

Корпуса вентиляторов Вентс ТТ 100 изготавливаются из высококачественных и высокопрочных материалов: ABС-пластика ( 100-200) и полипропилена пониженной горючести ( 250-315). Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора при помощи специальных хомутов на защелках, разработанных таким образом, что его демонтаж можно легко произвести без специальных навыков и инструментов. Такая конструкция предельно упрощает обслуживание вентилятора.

Все модели могут оснащаться регулируемым таймером с диапазоном задержки отключения вентилятора от 2 до 30 минут (ТТ…Т). Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ТТ…Р).

Двигатель

Однофазный двигатель на подшипниках качения имеет две скорости. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ТТ…С). Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Класс защиты двигателя – IPX4.

Регулировка скорости

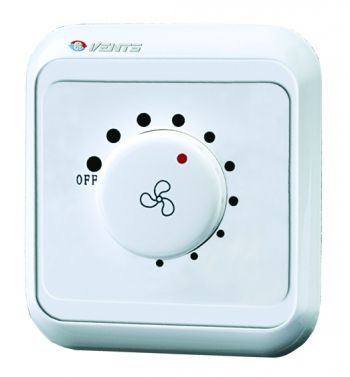

Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей (приобретается отдельно). При необходимости плавной регулировки скорости можно применять тиристорный регулятор РС-1-300, подключив его к клемме максимальной скорости двигателя.

Если необходима ступенчатая регулировка скорости, то подойдет регулятор П2-1-300. С его помощью также можно, помимо регулировки производительности вентилятора, одновременно включать или выключать освещение.

Монтаж

Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.
