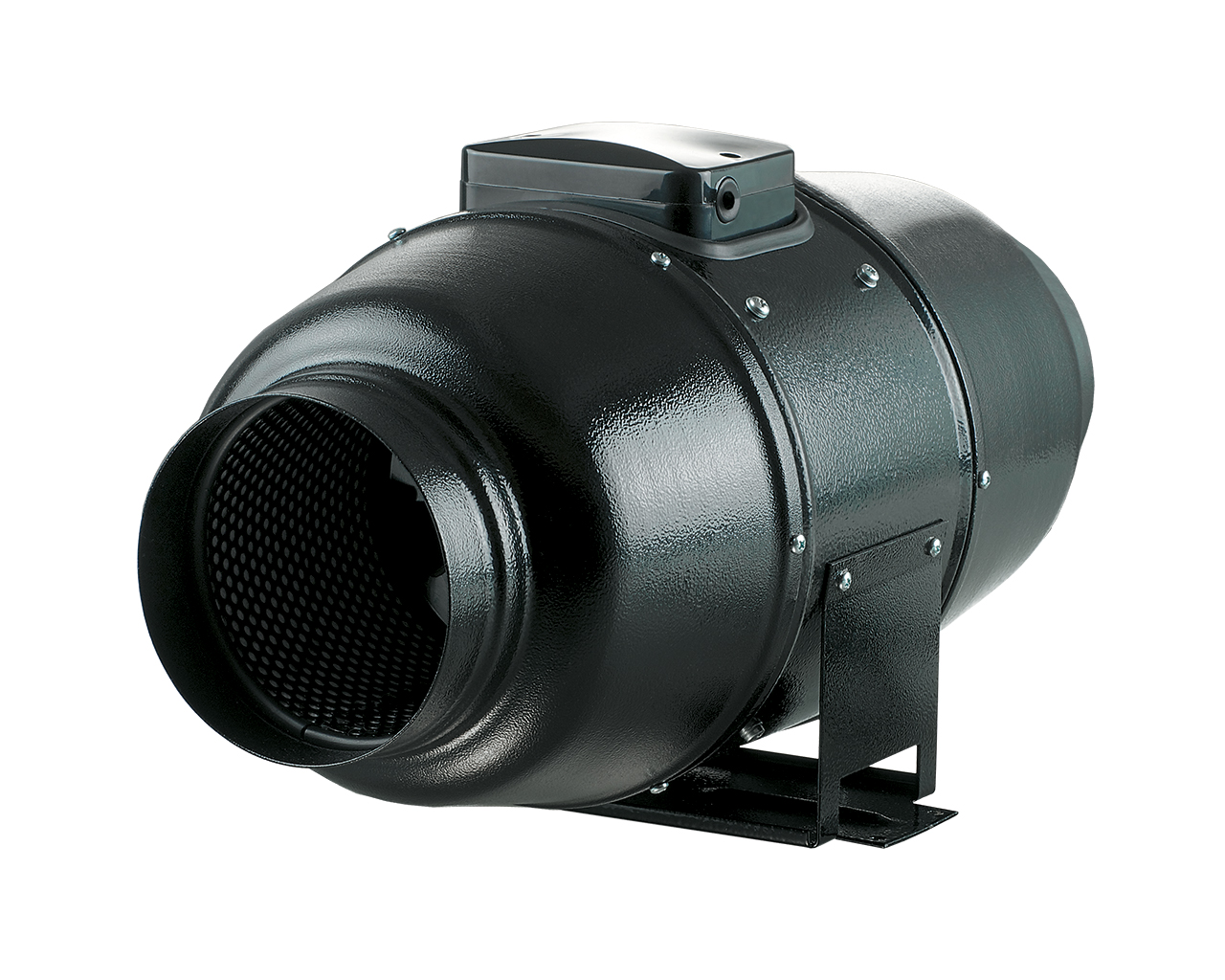

Вентс ТТ Сайлент-М 125

Вентс ТТ Сайлент-М 125 является вентилятором смешанного канального типа. Шумоизоляция корпуса вентилятора позволяет его использовать для вентиляции помещений, где есть высокие требования к уровню шума. Вентилятор может перемещать воздух в системах приточной или вытяжной вентиляции с максимальной температурой до 60°С с максимальной производительностью 340 м3/ч. В этой модели установлен двухскоростной однофазный двигатель, при необходимости возможна регулировка производительности вентилятора регулятором скорости (заказывается отдельно).

Конструкция

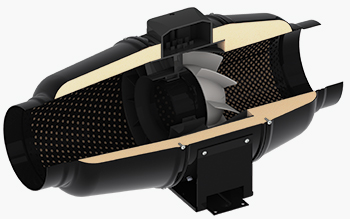

Корпус вентилятора Венст ТТ Сайлент-М 125 изготовлен из конструкционной стали с полимерным покрытием. Внутри в корпусе изготовлена перфорация, которая пропускает звуковые волны, направляя их под определенным углом на слой шумопоглощающего материала. Шумо- и теплоизоляция корпуса выполнены из слоя минеральной ваты толщиной 50 мм. Специальная перфорация корпуса и шумопоглощающий материал обеспечивают затухание звука в широком диапазоне частот. Внутренний корпус и крыльчатка производятся из высококачественного и прочного пластика.

Благодаря конической форме крыльчатки и специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами. Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора, распределяют воздушный поток таким образом, что обеспечивается оптимальное сочетание характеристик - высокая производительность и увеличенное давление при низком уровне шума. Корпус вентилятора оснащен внешней герметичной клеммной коробкой для подключения электропитания. Для герметичного соединения с воздуховодами присоединительные патрубки вентилятора снабжены резиновыми уплотнителями.

Двигатель

Применяются однофазные высокоэффективные двухскоростные моторы с низким энергопотреблением. Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Подшипники качения обеспечивают длительный срок службы (порядка 40 000 часов беспрерывной работы). Класс защиты двигателя - IP X4.

Регулировка скорости

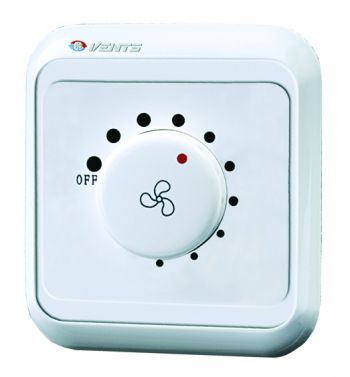

Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей (приобретается отдельно). При необходимости плавной регулировки скорости можно применять тиристорный регулятор РС-1-300, подключив его к клемме максимальной скорости двигателя.

Если необходима ступенчатая регулировка скорости, то подойдет регулятор П2-1-300. С его помощью также можно, помимо регулировки производительности вентилятора, одновременно включать или выключать освещение.

Технические характеристики

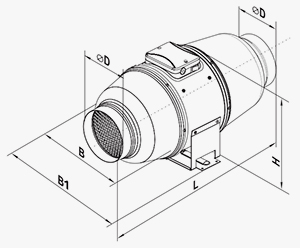

Габаритные размеры

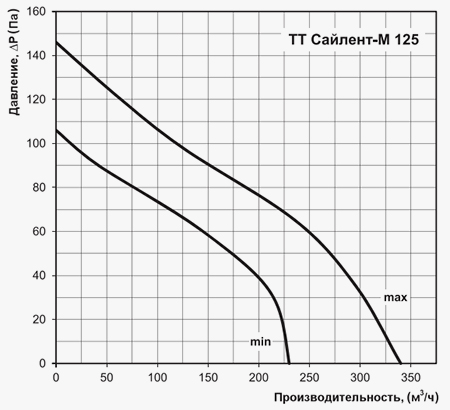

Диаграмма аэродинамических характеристик
