Вентс ТТ Сайлент-М 200

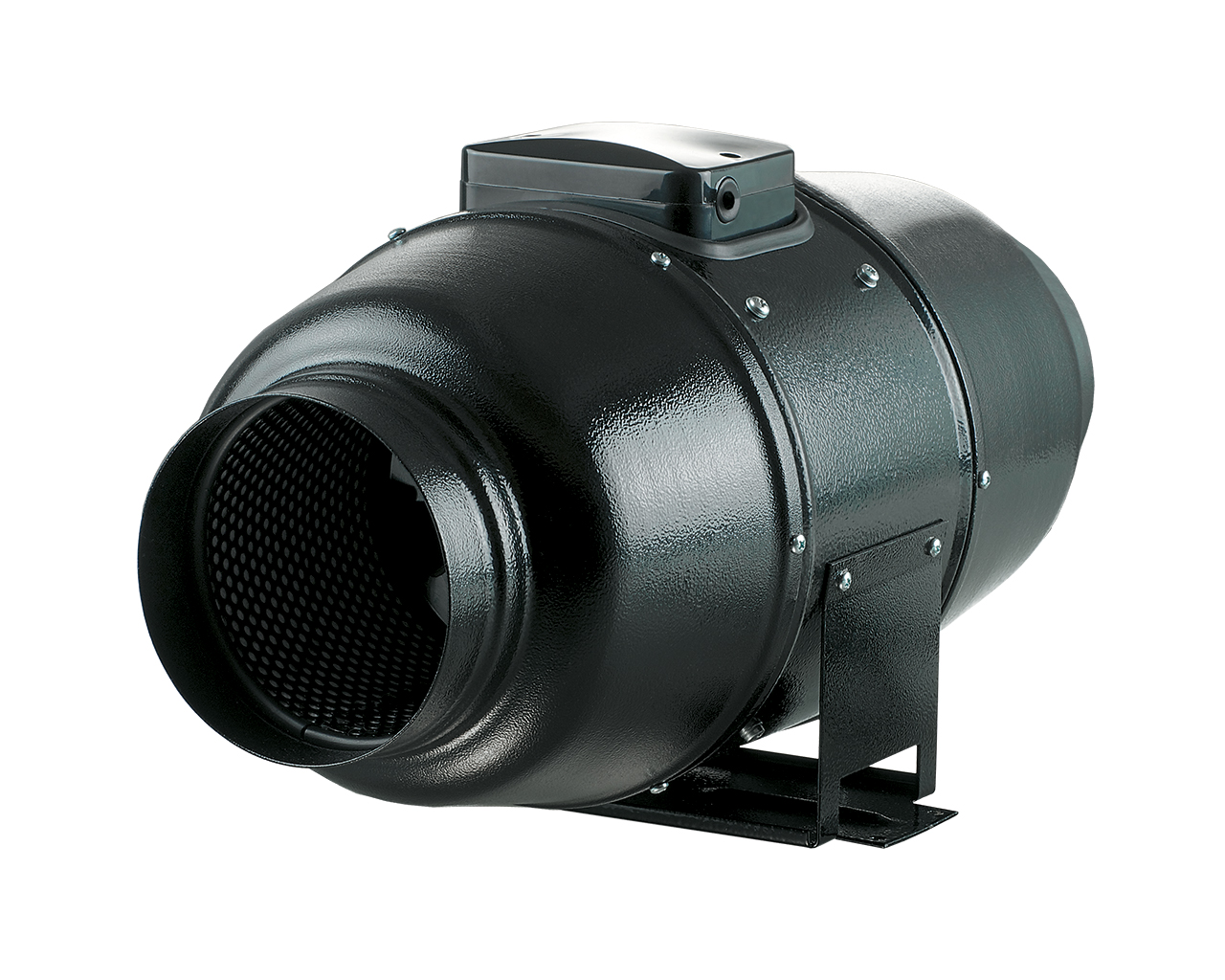

Вентс ТТ Сайлент-М 200 представляет собой канальный шумоизолированный вентилятор. Предназначен для использования в системах канальной приточной и вытяжной вентиляции помещений с высокими требованиями к уровню шума. Корпус изолирован минеральной ватой с шумопоглощающим эффектом, рекомендуется дополнительно использовать шумоглушители для максимального эффекта. Максимальная производительность данной модели до 1020 м3/ч.

Конструкция

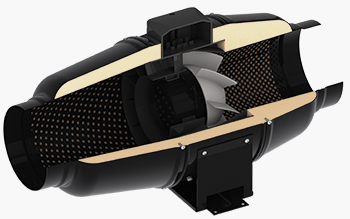

Корпус вентилятора Венст ТТ Сайлент-М 200 изготовлен из конструкционной стали с полимерным покрытием. Внутри в корпусе изготовлена перфорация, которая пропускает звуковые волны, направляя их под определенным углом на слой шумопоглощающего материала. Шумо- и теплоизоляция корпуса выполнены из слоя минеральной ваты толщиной 50 мм. Специальная перфорация корпуса и шумопоглощающий материал обеспечивают затухание звука в широком диапазоне частот. Внутренний корпус и крыльчатка производятся из высококачественного и прочного пластика.

Благодаря конической форме крыльчатки и специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами. Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора, распределяют воздушный поток таким образом, что обеспечивается оптимальное сочетание характеристик - высокая производительность и увеличенное давление при низком уровне шума. Корпус вентилятора оснащен внешней герметичной клеммной коробкой для подключения электропитания. Для герметичного соединения с воздуховодами присоединительные патрубки вентилятора снабжены резиновыми уплотнителями.

Двигатель

Применяются однофазные высокоэффективные двухскоростные моторы с низким энергопотреблением. Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Подшипники качения обеспечивают длительный срок службы (порядка 40 000 часов беспрерывной работы). Класс защиты двигателя - IP X4.

Регулировка скорости

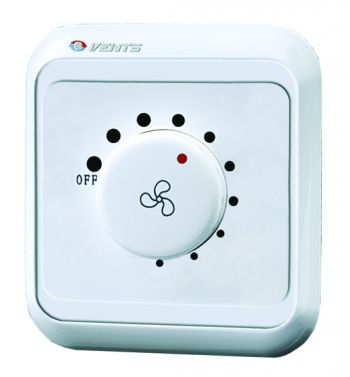

Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей (приобретается отдельно). При необходимости плавной регулировки скорости можно применять тиристорный регулятор РС-1-300, подключив его к клемме максимальной скорости двигателя.

Если необходима ступенчатая регулировка скорости, то подойдет регулятор П2-1-300. С его помощью также можно, помимо регулировки производительности вентилятора, одновременно включать или выключать освещение.

Технические характеристики

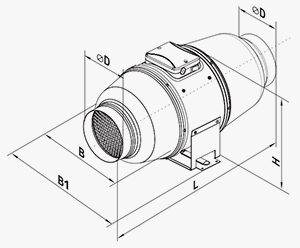

Габаритные размеры

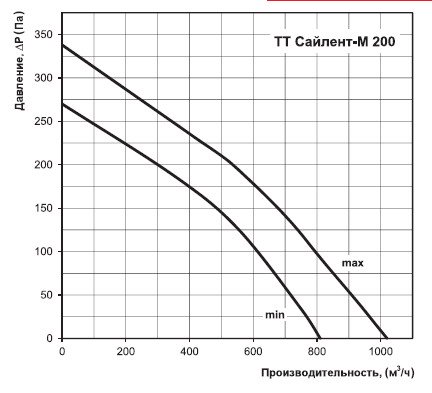

Диаграмма аэродинамических характеристик
