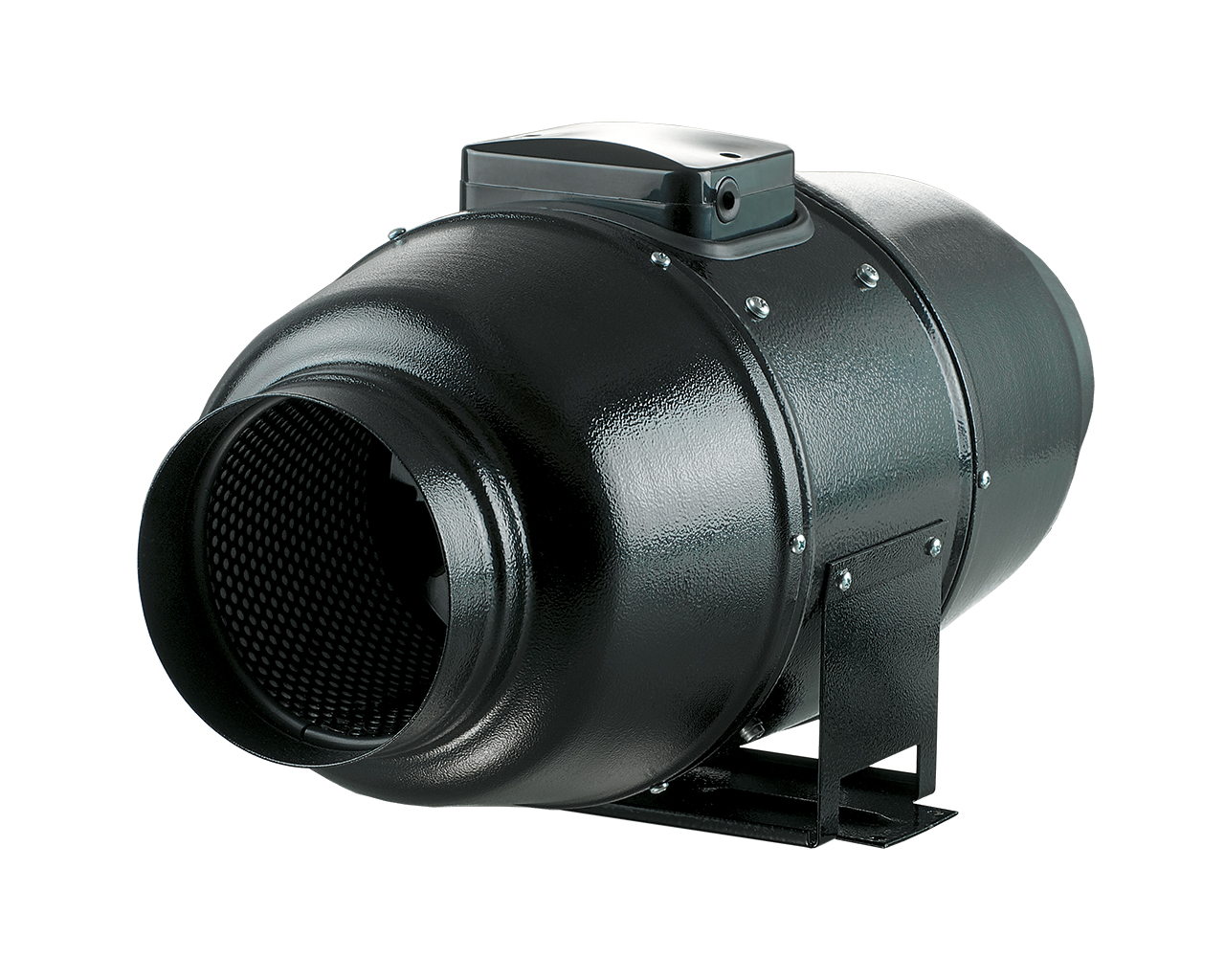

Вентс ТТ Сайлент-М 315

Вентилятор Вентс серии ТТ Сайлент-М 315 предназначен для использования в системах вентиляции. Подсоединяется к воздуховодам или другим элементам вентиляции с диаметром 315 мм. Теплозвукоизоляция корпуса канального вентилятора обеспечивает уменьшенный уровень шума, такие вентиляторы целесообразно использовать при высоких требованиях к низкому уровню шума систем вентиляции.

Конструкция

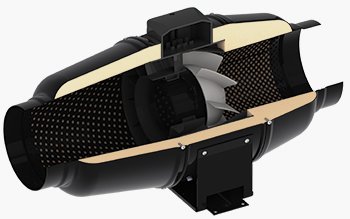

При изготовлении корпуса вентилятора Венст ТТ Сайлент-М 315 используется сталь с покрытием на базе полимеров. Внутренняя часть корпуса вентилятора перфорирована, такая поверхность пропускает звуковые волны, направляя их под определенным углом на слой шумопоглощающего материала. Шумо- и теплоизоляция корпуса выполнены из слоя минеральной ваты толщиной 50 мм. Специальная перфорация корпуса и шумопоглощающий материал обеспечивают затухание звука в широком диапазоне частот. Внутренний корпус и крыльчатка производятся из высококачественного и прочного пластика.

Благодаря конической форме крыльчатки и специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами. Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора, распределяют воздушный поток таким образом, что обеспечивается оптимальное сочетание характеристик - высокая производительность и увеличенное давление при низком уровне шума. Корпус вентилятора оснащен внешней герметичной клеммной коробкой для подключения электропитания. Для герметичного соединения с воздуховодами присоединительные патрубки вентилятора снабжены резиновыми уплотнителями.

Двигатель

Применяются однофазные высокоэффективные двухскоростные моторы с низким энергопотреблением. Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Подшипники качения обеспечивают длительный срок службы (порядка 40 000 часов беспрерывной работы). Класс защиты двигателя - IP X4.

Регулировка скорости

Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей (приобретается отдельно). При необходимости плавной регулировки скорости можно применять тиристорный регулятор РС-1-400, подключив его к клемме максимальной скорости двигателя.

Если необходима ступенчатая регулировка скорости, то подойдет регулятор П2-1-300. С его помощью также можно, помимо регулировки производительности вентилятора, одновременно включать или выключать освещение.

Технические характеристики

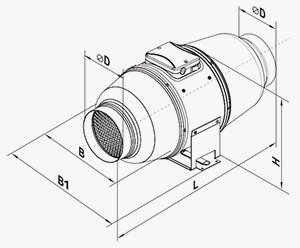

Габаритные размеры

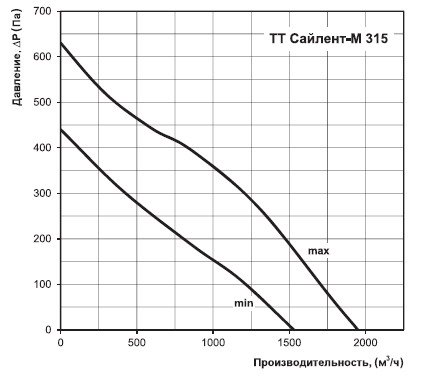

Диаграмма аэродинамических характеристик
