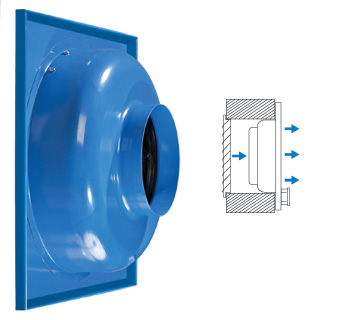

Вентс ВЦ-ПК 250

Производительность: 1310 м.куб/час
Диаметр воздуховода: 250 мм

Цена 7 114 грн

Описание

Вентилятор Вентс ВЦ 250 является канальным вентилятором с монтажной пластиной 400х400 мм. Используется для приточных и вытяжных систем вентиляции канального типа диаметром 250 мм. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты (ВЦ…Б).

Варианты исполнения вентилятора серии ВЦ

Модификации вентиляторов серии ВЦ

Технические характеристики

Параметр	Величина
Напряжение, В	230
Ток, А	0,85
Частота тока, Гц	50
Максимальная мощность, Вт	194
Производительность, м3/ч	1310
Скорость вращения, мин-1	2790
Уровень шума на расстоянии 3 м, дБ(А)	52
Максимальная температура перемещаемого воздуха, С	-25....+50
Вес, кг	7.2
Защита, класс	IPХ4
Размер патрубка, мм	250

Габаритные размеры

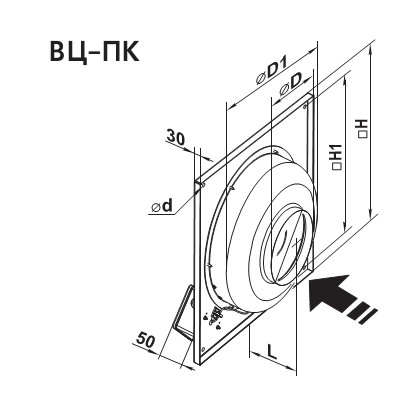

Чертеж вентилятора вц

Размеры	∅D	∅d	∅D1	H	H1	L
мм	248	6.1	339	400	385	138

Диаграммы

График производительности вентс вц 250

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутристенного монтажа.

Двигатель

Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ…С). Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор Вентс ВЦ 250 предназначен для настенного (модели ВЦ..ПН и ВЦ..ВН) или внутристенного монтажа (модели ВЦ..ПК и ВЦ..ВК) в зависимости от варианта исполнения (см.ниже). Присоединение к стене осуществляется при помощи монтажной пластины. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
