Вентс ВЦ-ВК 100

Производительность: 270 м.куб/час
Диаметр воздуховода: 100 мм

Цена 4 200 грн

Описание

Вентилятор Вентс ВЦ 100 предназначен для использования в составе приточной или вытяжной системы вентиляции. Особенностью этой серии является наличие монтажной квадратной пластины для крепления вентилятора на плоской поверхности. Для помещений, где требуется низкий уровень шума, предлагаются модели в малошумном исполнении (ВЦ…Б).

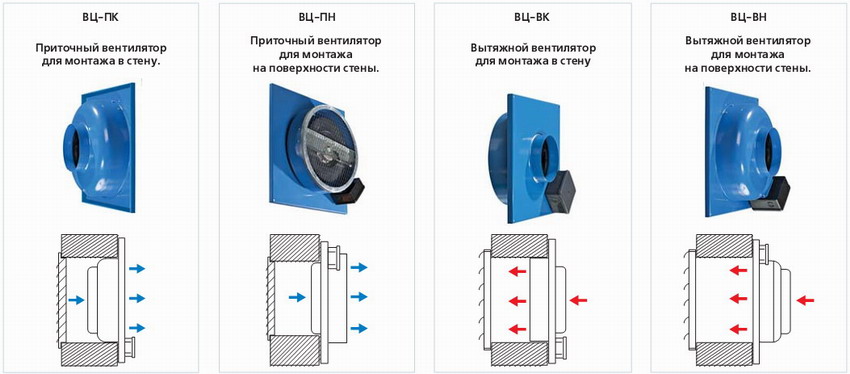

Варианты исполнения вентилятора серии ВЦ

Варианты исполнения вентиляторов

Технические характеристики

Параметр	Величина
Напряжение, В	230
Ток, А	0,32
Частота тока, Гц	50
Максимальная мощность, Вт	73
Производительность, м3/ч	270
Скорость вращения, мин-1	2830
Уровень шума на расстоянии 3 м, дБ(А)	47
Максимальная температура перемещаемого воздуха, С	-25....+55
Вес, кг	3,2
Защита, класс	IPХ4
Размер патрубка, мм	100

Габаритные размеры

Чертеж вентилятора вц

Размеры	∅D	∅d	∅D1	H	H1	L
мм	98	6.1	249	310	295	115

Диаграммы

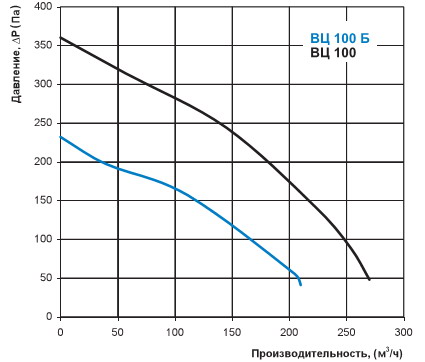

Аэродинамическая характеристика вентилятора Вентс ВЦ 100

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутристенного монтажа.

Двигатель

Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ…С). Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор Вентс ВЦ 100 предназначен для настенного (модели ВЦ..ПН и ВЦ..ВН) или внутристенного монтажа (модели ВЦ..ПК и ВЦ..ВК) в зависимости от варианта исполнения (см.ниже). Присоединение к стене осуществляется при помощи монтажной пластины. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
