Вентс ВЦН 200

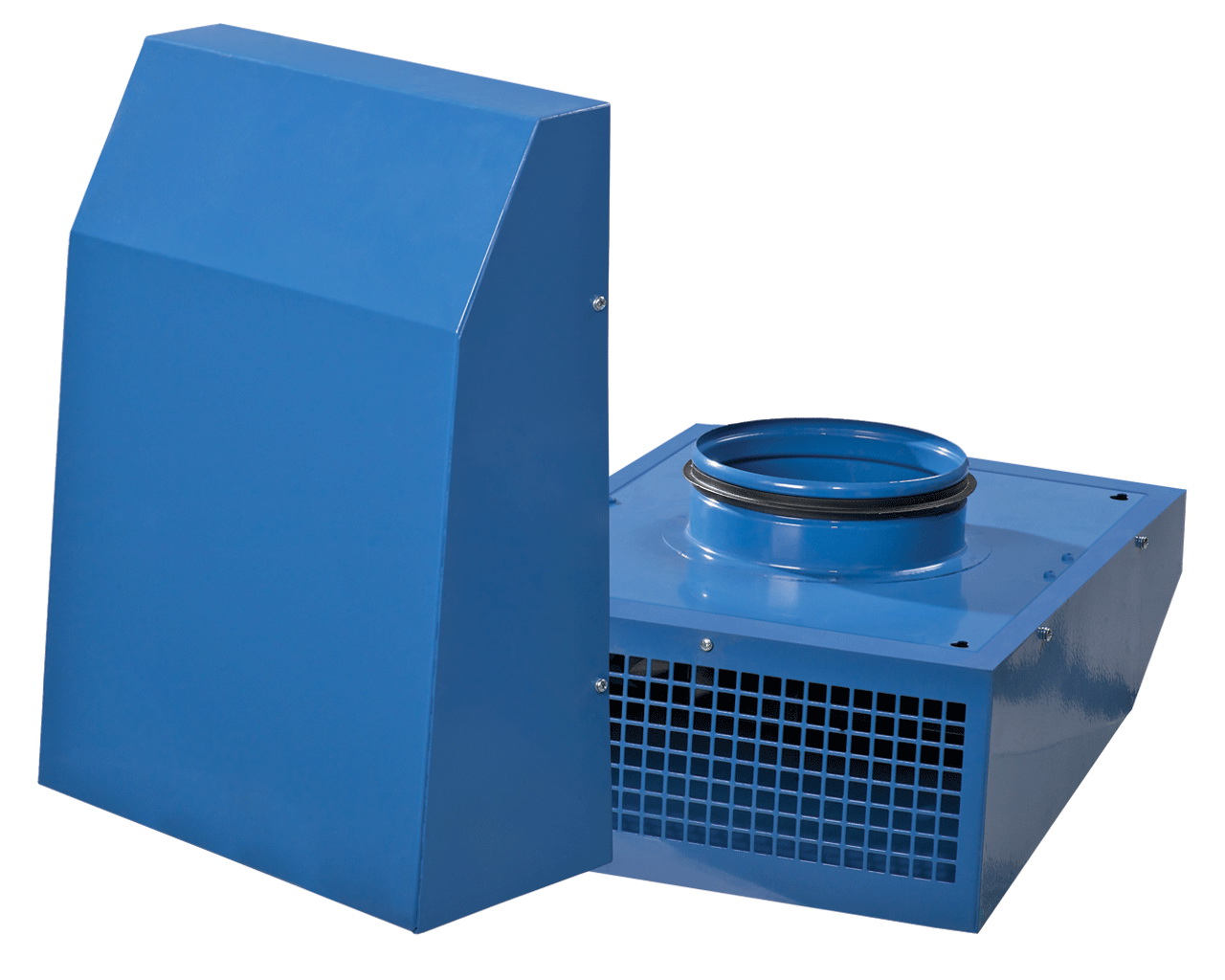

Вытяжной вентилятор Вентс ВЦН 200 используется для удаления воздуха из помещений с температурой до 55°С. Монтаж осуществляется со стороны улицы на наружную стену, со внутренней стороны подсоединяется вытяжной воздуховод диаметра 200 мм. Производительность этой модели до 710 м3/ч.

Технические характеристики

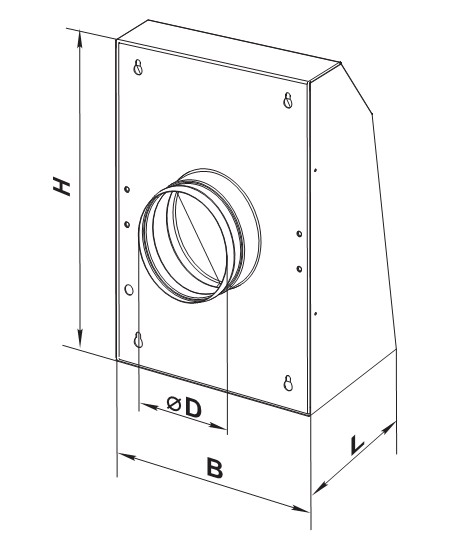

Габаритные размеры

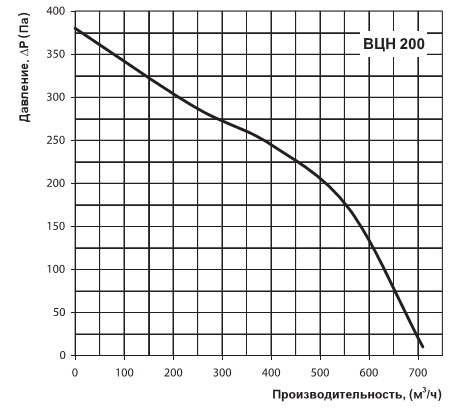

Диаграммы

Конструкция

Корпус из стали с полимерным покрытием обеспечивает защиту двигателя от прямого попадания влаги при наружном монтаже. Нижняя часть вентилятора имеет защитную решетку от мелких птиц и грызунов. Вывод воздуха осуществляется вертикально вниз.

Двигатель

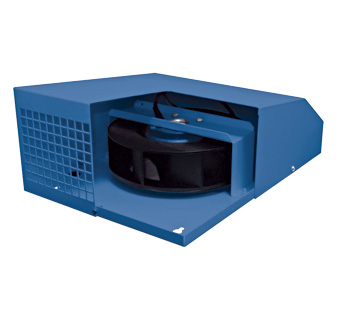

Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор Вентс ВЦН 200 предназначен для монтажа на наружной поверхности стены и подсоединения к круглому воздуховоду соответствующего диаметра. Подача питания на вентилятор осуществляется через наружные клеммы. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной в паспорте изделия.
