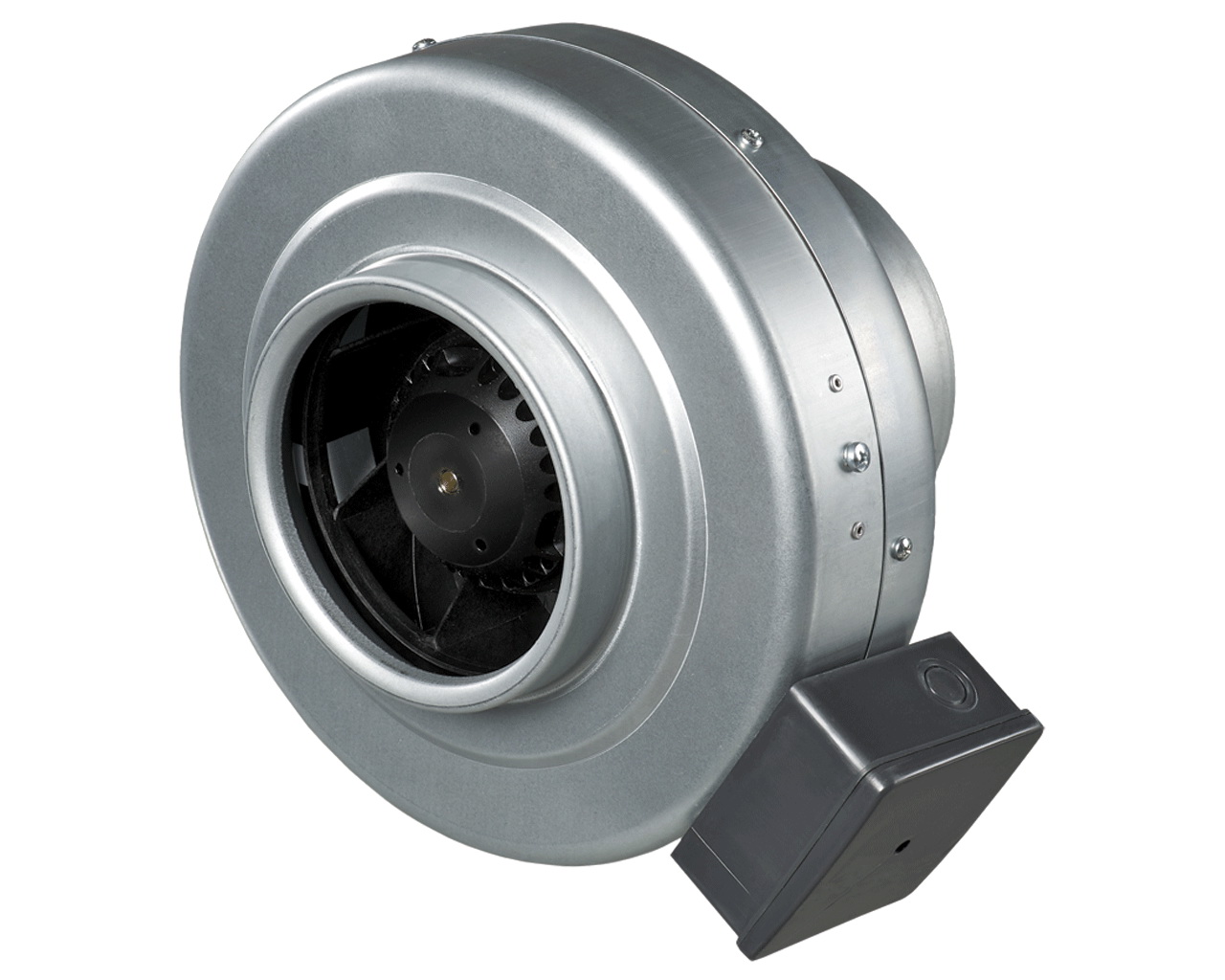

Вентс ВКМц 200 Б

Производительность: 840 м.куб/час
Диаметр воздуховода: 200 мм

Цена 4 800 грн

Описание

Вентилятор Вентс ВКМц 200 Б предназначен для использования в системах приточной или вытяжной вентиляции канального типа. Подсоединяется к элементам системы диаметром 200 мм. Данный вентилятор выполнен в малошумном исполнении. Максимальная производительность данной модели 840 м3/ч.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Ток, А	0,61
Частота тока, Гц	50
Максимальная мощность, Вт	139
Производительность, м3/ч	840
Скорость вращения, мин-1	2790
Уровень шума на расстоянии 3 м, дБ(А)	48
Максимальная температура перемещаемого воздуха, С	-25....+50
Вес, кг	4,2
Защита, класс	IPХ4
Размер патрубка, мм	200

Габаритные размеры

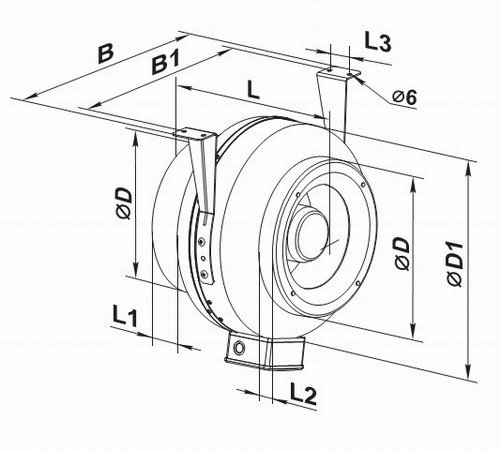

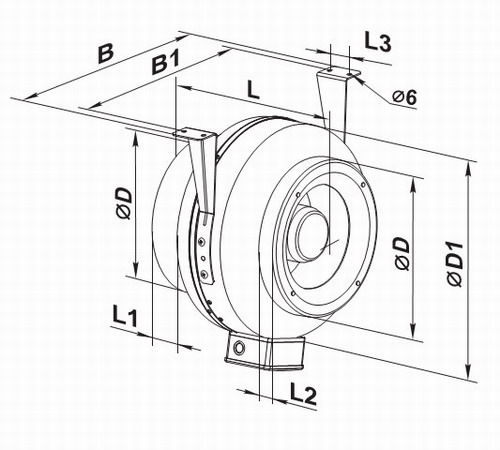

Чертеж канального вентилятора

∅D	B1	∅D1	B	L	L1	L2	L3
198	380	332	340	245	25	29	40

Диаграммы

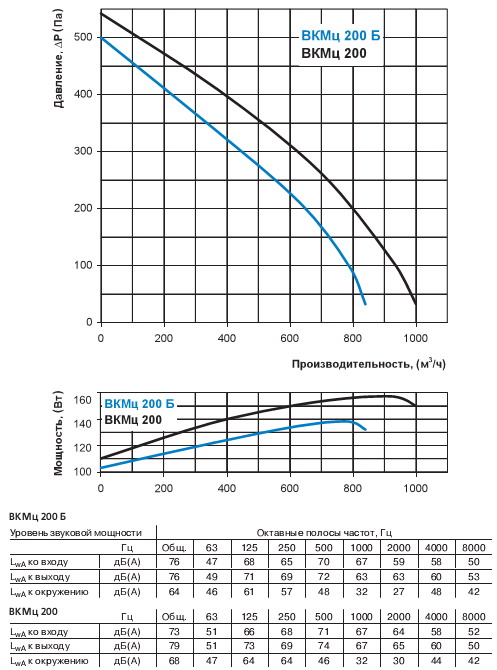

Производительность вентилятора вентс вкмц 200 б

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали. Для более удобного подключения и использования вентилятор может оснащаться шнуром питания со штекером (ВКМц…Р).

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников
качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Регулятор скорости

Монтаж

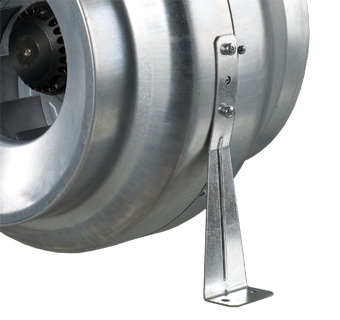

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется при помощи крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
