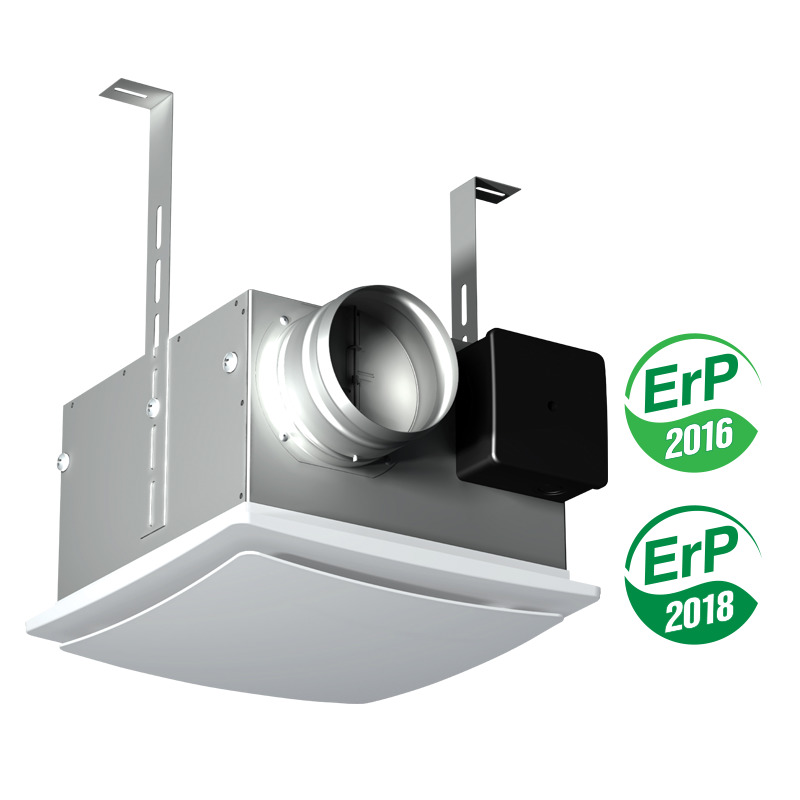

Вентс ВП 100 К

Вентилятор Вентс ВП 100 К центробежного типа используется для вытяжной вентиляции помещений, где есть подвесные потолки. Высота вентилятора всего 160 мм. Вентилятор может обеспечить удаление воздуха с производительностью 240 м3/ч и температурой в диапазоне от -25°С до +50°С. Забор воздуха из помещения осуществляется через пластиковую декоративную решетку со встроенным фильтром. Также для предотвращения образования обратной тяги установлен обратный клапан.

При необходимости можно уменьшать производительность вентилятора с помощью регулятора скорости (в комплект поставки не входит, приобретается отдельно). Вентилятор эксплуатируется с круглыми гибкими или пластиковыми воздуховодами сечением 100 мм.

Технические характеристики

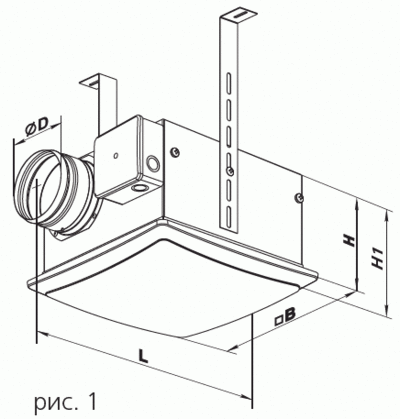

Чертеж

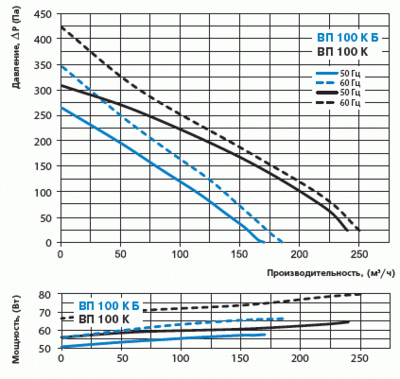

Диаграмма

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали. Декоративная лицевую панель из АБС пластика оснащена фильтром грубой очистки. Обратный клапан на патрубке выброса предотвращает попадание воздуха из вытяжной шахты в помещение при выключенном вентиляторе.

Двигатель

Однофазный электродвигатель оборудован тепловой защитой с автоматическим перезапуском. Для увеличения срока службы используются подшипники качения со сроком эксплуатации до 40000 часов. Класс защиты двигателя IP 44.

Регулировка производительности

При необходимости производительность вытяжной вентиляции можно уменьшать. Возможна плавная или ступенчатая регулировка с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться сразу по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора. (регуляторы скорости поставляются отдельно)

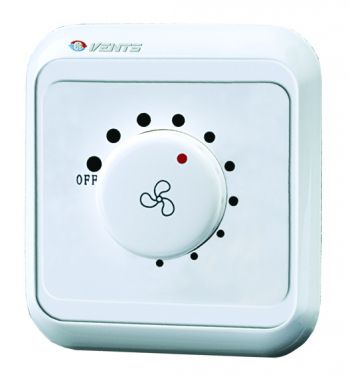

К этой модели вентилятора подходит регулятор скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор монтируется между потолком и подвесным потолком. К поверхности стены он крепится с помощью кронштейнов (входят в комплект поставки) или монтажной ленты.

Подача напряжения на вентилятор осуществляется через клеммную коробку на корпусе вентилятора. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
