Вентс ВКПФ 4Д 500х300

Вентилятор Вентс ВКПФ 4Д 500х300 предназначен для использования в составе канальной приточной или вытяжной системы вентиляции сечением 500х300 мм. Вентилятор может перемещать воздух с температурой от -25°С до +50°С. Данная модель оборудована трехфазным двигателем, регулировка производительности вентилятора может осуществляться использованием частотного регулятора или ступенчатого трансформатора (в комплект поставки не входит, приобретается отдельно).

Технические характеристики

Габаритные размеры

Диаграмма

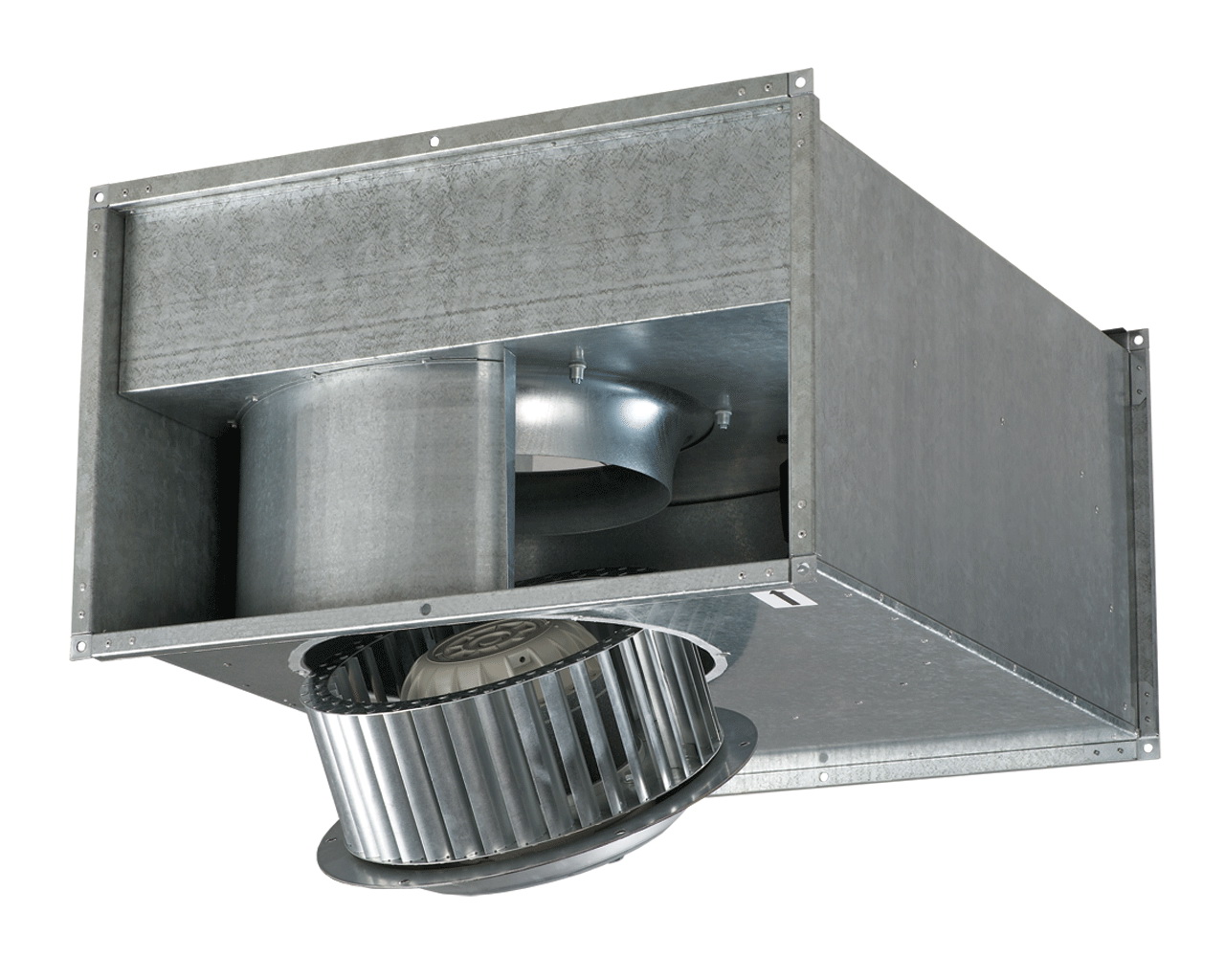

Конструкция

Корпус вентилятора Вентс ВКПФ 4Д 500х300 изготовлен из оцинкованной стали.

Двигатель

Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.

Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Вентиляторы монтируются через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
