Вентс ВКП 2Е 400х200

Вентилятор Вентс ВКП 2Е 400х200 является однофазным канальным вентилятором, который используется в системах вентиляции и кондиционирования. Вентилятор с назад загнутыми лопатками может перемещать воздух с максимальной производительностью 930 м³/ч и температурой в диапазоне от -25°С до +45°С. Вентилятор подсоединяется к другим элементам вентиляции сечением 400х200 мм.

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

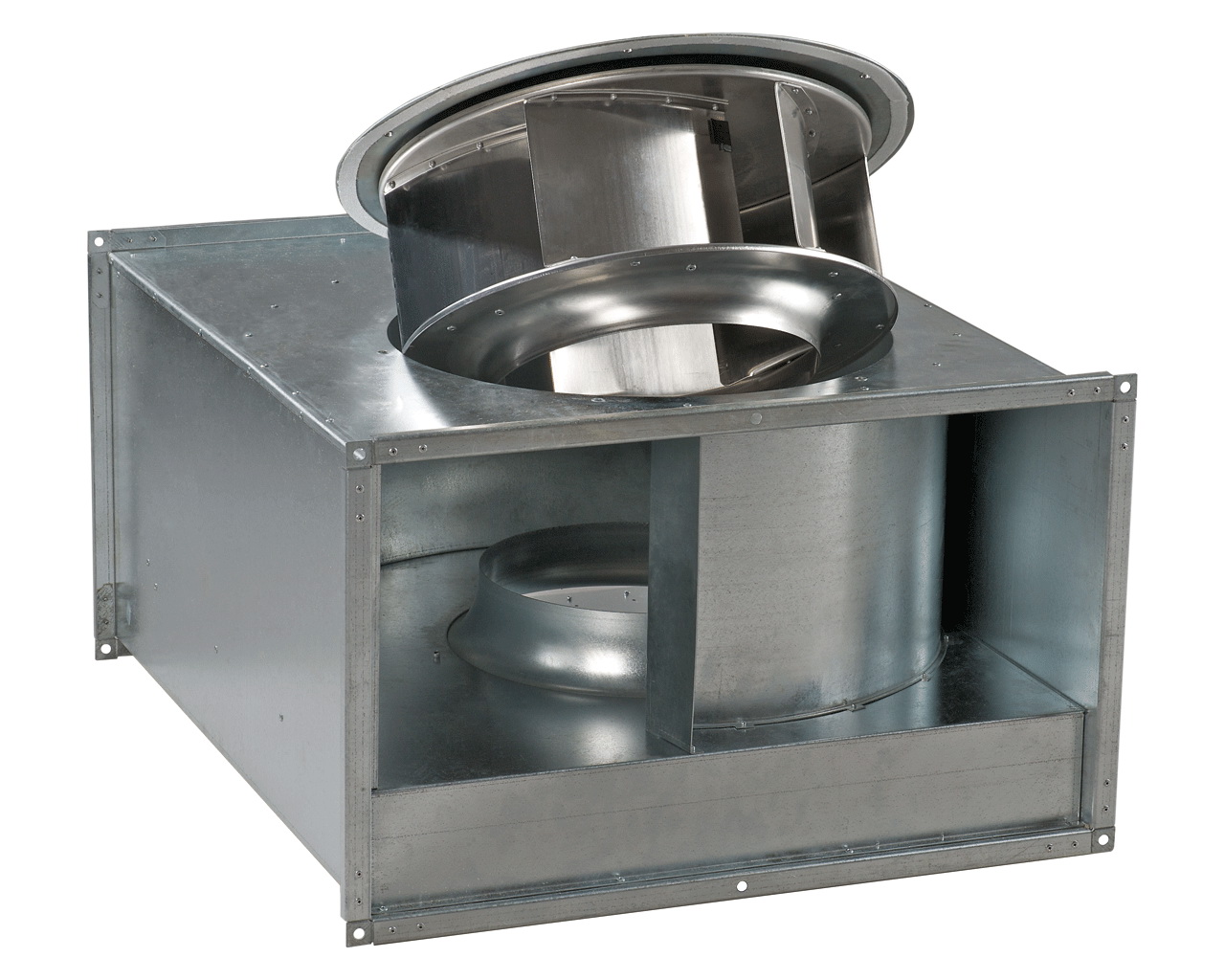

Корпус вентилятора Вентс ВКП 2Е 400х200 изготовлен из оцинкованной стали. Модели ВКПИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

Двигатель

Используются 2-х и 4-х полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад загнутыми лопатками, изготовленное из оцинкованной стали. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выведенными клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения).

Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.
