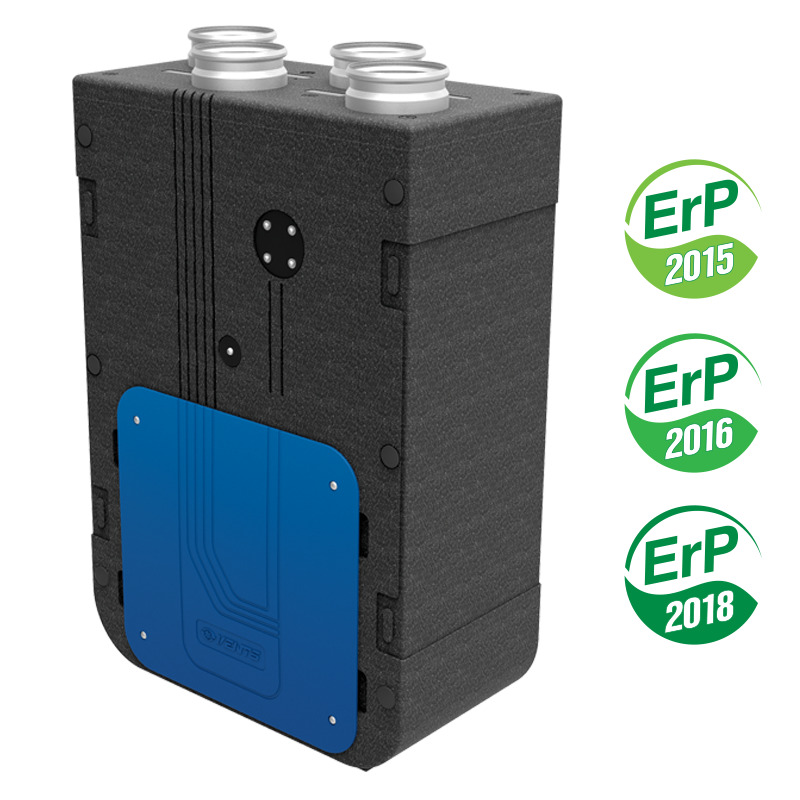

Вентс ВУT 270 В5Б ЕС

Приточно-вытяжная установка ВУТ 270 В5Б ЕС выполнена в корпусе из полипропилена, который имеет высокие показатели по тепло и звукоизоляции. Эффективность рекуперации от87 до 98 %. Максимальная производительность составляет300 м3/ч.Является готовым вентиляционным агрегатом с системой управления для совместной работы с системой воздуховодов. Установке свойственно низкое потребление, котороене превышает 162 Вт в час, за счет использования системы защиты от обмерзания ирекуператора из полистирола.

Технические характеристики

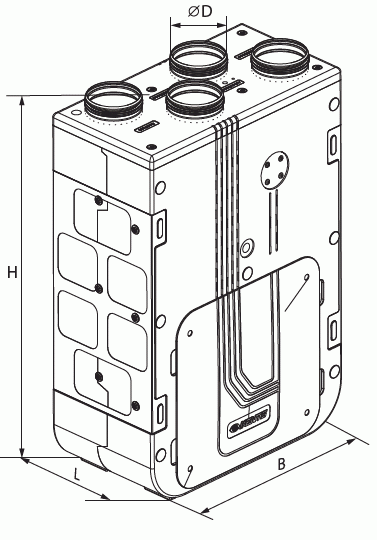

Габаритные размеры

Корпус

Корпус установки изготовлен из вспененного полипропилена EPP толщиной 15-26 мм, материал позволяет достичь высокие показатели по теплоизоляции и эффективности шумоподавления.

Фильтрация

Для фильтрации приточного и вытяжного воздуха в установке применяются два карманных фильтра со степенью очистки G4 .

Вентиляторы

В вентиляторах используются энергоэффективные ЕС-двигатели с низким потреблением энергии. Суммарная потребляемая мощность установки не превышает 162 Вт в час.

Рекуператоры

В установке применяютсярекуператор изполистирола. Тепло вытяжного воздуха в холодное время года передаются приточному, что снижает нагрузку на подогрев приточного воздуха.

Установка оборудована байпасной заслонкой для летнего периода эксплуатации. В этом режиме воздух направляется в обход рекуператора, при этом температура уличного воздуха, который подается в помещения, не меняется. В данной модификации управление заслонкой производится вручную.

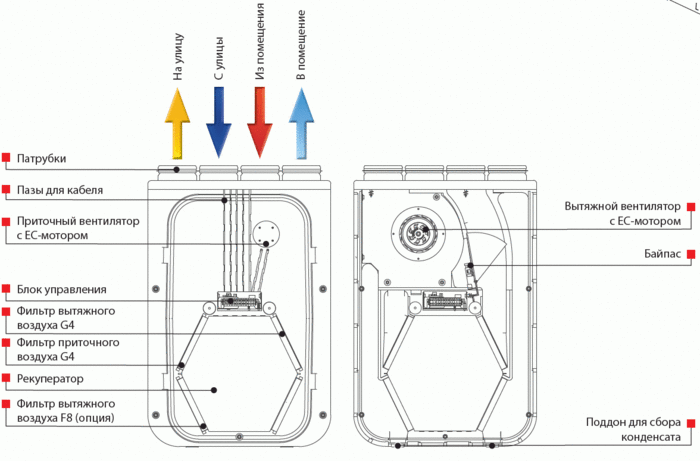

Конструкция установки

Система управления

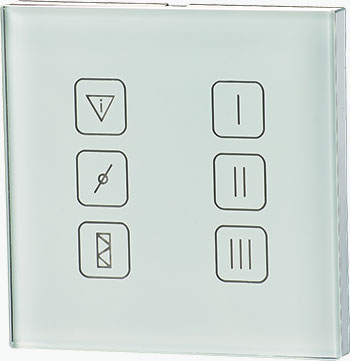

Установка оснащена встроенной системой автоматики и сенсорной настенной панелью управления А14 со светодиодной индикацией. Панель управления устанавливается на стену.

Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме.

Таким образом, производительность подачи приточного воздуха в холодное время года будет ниже за счет периодического отключения вентилятора. Данная защита от обмерзания позволяет не использовать электрический нагреватель, что приводит к низким эксплуатационным затратам.

Режимы работы

С помощью системы управления приточно-вытяжной установки можно производить следующие действия:

• Включение/выключение установки;
• Выбор режима производительности в диапазоне фиксированных трех скоростей: минимальная, средняя и максимальная.
• Выбор режима производительности от 0 до 100 %
• Индикация необходимости замены фильтра.
• Индикация аварии

Также предусмотрено подключение датчиков СО2, влажности или любого другого сенсора (релейный вход), по сигналу которого может происходить переключение производительности на максимальную (Все датчики приобретаются отдельно, в комплект поставки не входят).

Монтаж

Установка предназначена для монтажа в помещении с плюсовой температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях.

В установке необходим отвод конденсата. Место для отверстия под дренажный патрубок находится снизу установки. Дренаж необходимо отводить в систему канализации. Если дренаж будет отводиться на улицу, необходимо обеспечить подогрев дренажа (в комплект поставки не входит). Все дренажные трубы должны иметь уклон минимум 3°.

Работа с программным обеспечением

Данная вентиляционная установка может подключаться с помощью кабеля USB к ПК для изменения настроек параметров установки.

С помощью ПО можно изменять:

• каждую из трех предустановленных скоростей (минимальная, средняя, максимальная) в диапазоне от 0 до 100 %
• скорость при замыкании сухого контакта (для подключения внешних устройств) в диапазоне от 0 до 100 %
• периодичность появления сигнала о замене (очистке) фильтра в диапазоне от 0 до 10000 моточасов
• уровень влажности подключенного внешнего датчика (датчик приобретается отдельно) от 30 до 80 %

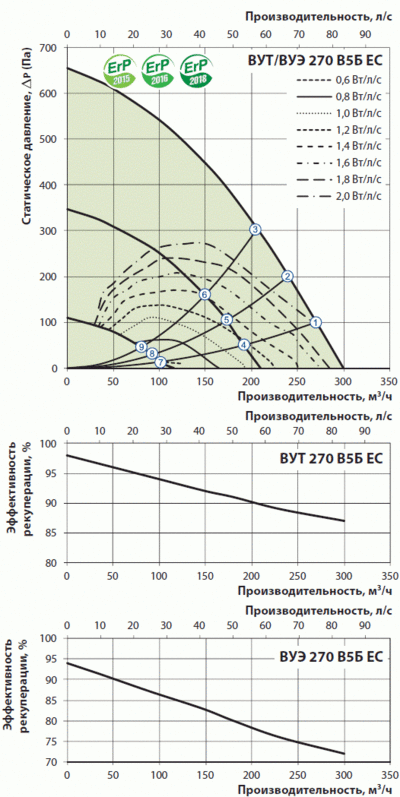

Диаграмма
