Вентс ВУТ 300 Э2В ЕС

Приточно-вытяжная установка Вентс ВУТ 300 Э2В ЕС с рекуперацией тепла представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, и подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор.

Установка предназначена для энергоэффективной вентиляции частных домов и квартир в условиях низких температур наружного воздуха. Установка крепится к стене или устанавливается на пол. Защита рекуператора от замерзания осуществляется при помощи электрического преднагрева уличного воздуха.

Вентиляционный агрегат с номинальной производительностью 300 м3/ч оборудован двумя электрическими нагревателями. Предназначен для соединения с круглыми воздуховодами номинальным диаметром Ø150 мм.

Корпус

Корпус изготовлен из двухслойной алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке применяются два карманных фильтра со степенью очистки G4.

Вентиляторы

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим и колесами с назад загнутыми лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Пользователь имеет возможность устанавливать одну из трех скоростей вращения при помощи пульта дистанционного управления. Скорости вращения настраиваются индивидуально для приточного и вытяжного вентиляторов на этапе наладки системы.

Рекуператор

В установке применяется рекуператор противоточного типа с высокой эффективностью возврата тепла (до 95%), изготовленный из полистирола. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Защита рекуператора от замерзания осуществляется при помощи электрического преднагрева уличного воздуха. Специальный алгоритм защиты рекуператора предусматиривает кратковременное понижение скорости вентиляторов при температурах ниже -30°С, в случае, если мощности преднагрева недостаточно для поддержания оптимальной эффективности рекуперации.

При необходимости, рекуператор легко вынимается для чистки.

Нагреватель

Установки оборудованы двумя электронагревателями. Первый нагреватель, расположенный перед рекуператором, нагревает поступающий с улицы воздух до температуры, исключающей обмерзание рекуператора, и, поддерживающей максимальную эффективность рекуперации.

Второй нагреватель, расположенный после рекуператора, нагревает приточный воздух до комфортной температуры, заданной пользователем. ТЭНы калориферов защищены от перегрева активной защитой по датчику температуры в вентиляционном канале, а также по сигналу от встроенных термоконтактов: на 50°С с автоматическим перезапуском и на 90°С с ручным перезапуском. В конце каждого цикла нагрева происходит продувка ТЭНов.

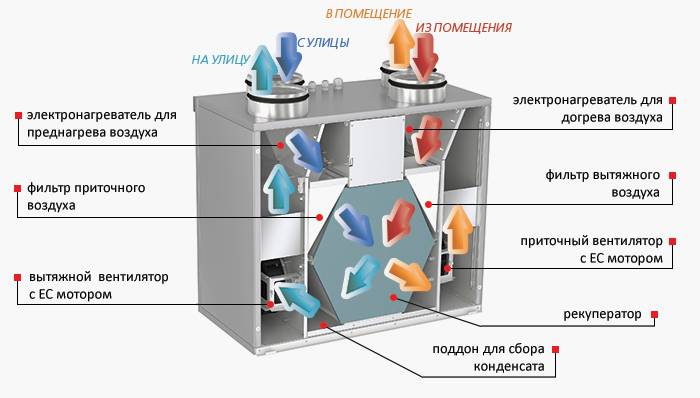

Конструкция установки

Управление и автоматика

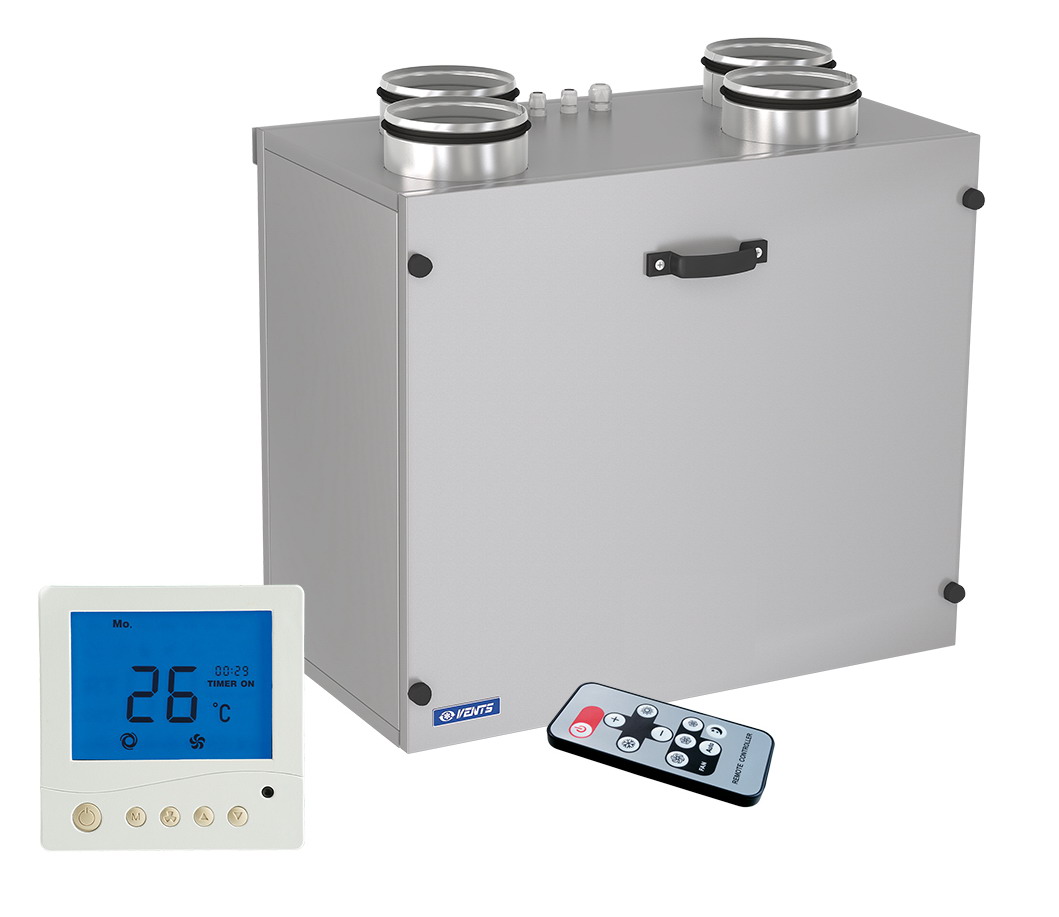

Установка оборудована вынесенной на кабеле длиной 10 м панелью управления с графическим дисплеем. Все установки комплектуются дистанционным пультом управления.

Функции автоматики:

• Включение/выключение установки с пульта управления. Продувка ТЭНов при выключении.
• Три скорости вентиляторов. Каждая скорость настраивается на этапе наладки.
• Регулировка мощности электрического преднагрева при низких температурах наружного воздуха. Автоматическое понижение скорости вентиляторов при недостаточной мощности преднагрева.
• Электронагреватель после рекуператора, поддерживающий комфортную температуру воздуха, поступающего в помещения. Температура догрева настраивается при наладке в диапазоне от +16 до +26 °С. При помощи дистанционного пульта управления можно включить/выключить функцию догрева.
• Возможность подключения автоматических воздушных заслонок.
• Вход для сигнала аварии от системы пожарной сигнализации.
• Релейный вход для подключения датчика СО2/влажности/IAQ или любого другого сенсора, по сигналу которого установка переключается на максимальную скорость.
• Контроль засорения фильтров по счетчику моточасов.
• Настойка работы установки по недельному таймеру.

Монтаж

становка предназначена для внутреннего монтажа на застекленных балконах, в подсобных помещениях, на чердаках при температуре окружающей среды не ниже -15 °С. В случае работы установки при отрицательных температурах окружающей среды должна быть предусмотрена тепловая изоляция дренажного патрубка, исключающая замерзание конденсата.

Установка крепится к стене при помощи анкерных болтов или ставится на пол в положении, обеспечивающем сбор и отвод конденсата в дренаж. При монтаже установки необходимо обеспечить доступ для проведения сервисного обслуживания со стороны передней панели (при необходимости панель полностью снимается).

Технические характеристики

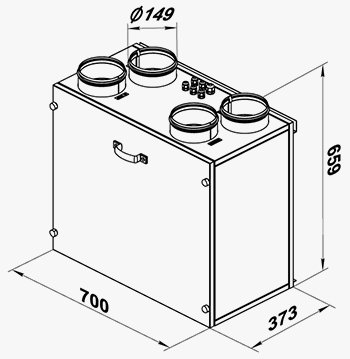

Габаритные размеры

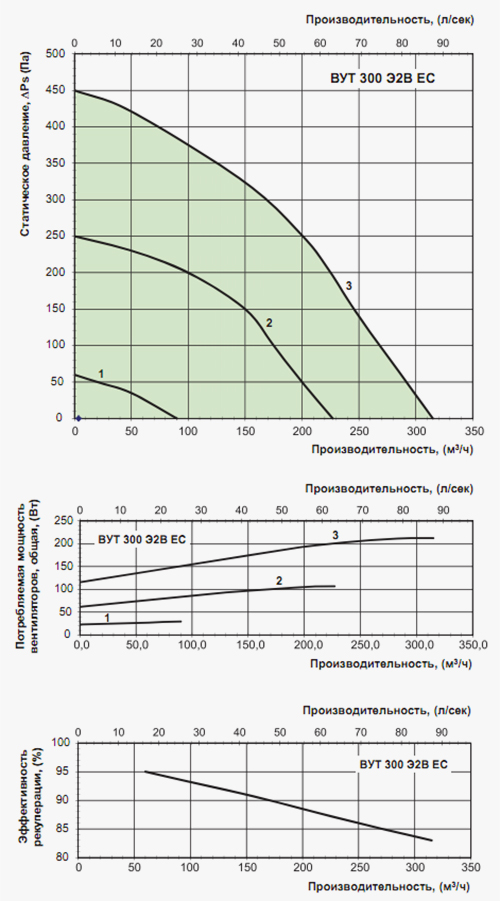

Диаграмма
