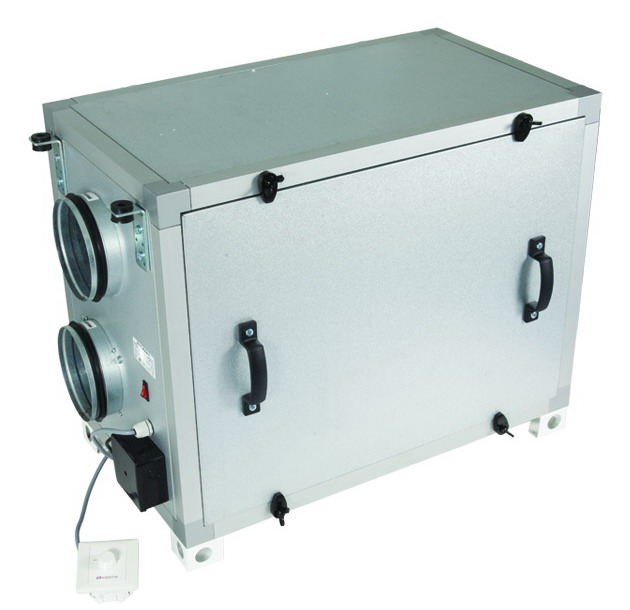

Вентс ВУТ 500 Г

Вентс ВУТ 500 Г представляет собой приточно-вытяжную установку с рекуперацией тепла без использования нагревателя. Используется для вентиляции помещений жилого и коммерческого назначения, где невозможно применение установок с электрическими или водяными нагревателями. Максимальное потребление установки составляет всего 300 Вт в час.

Номинальная производительность этой модели составляет 500 м3/ч, в холодное время года производительность установки меньше, так как для обеспечения требуемой температуры приточного воздуха в этой установке приточный вентилятор периодически отключается. Подробней этот процесс описан ниже в разделе Рекуператор.

Установка монтируется в закрытом помещении с плюсовой температурой, диаметр подсоединения воздуховодов 150 мм.

Корпус

Корпус установки изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Вентиляторы

Установка Вентс ВУТ 500 Г оснащена приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40 000 часов.

Рекуператор

Рекуператор перекрестного тока выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Управление скоростью вращения вентиляторов осуществляется при помощи четырехпозиционного переключателя, позволяющего выбрать минимальную, среднюю либо максимальную скорость или выключить установку.

Технические характеристики

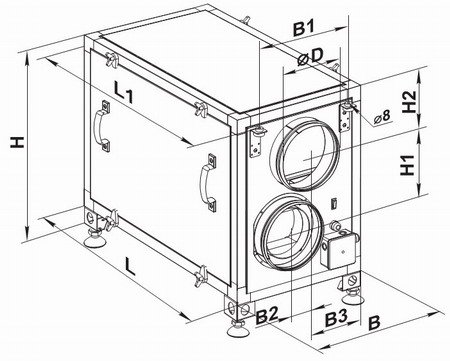

Габаритные размеры

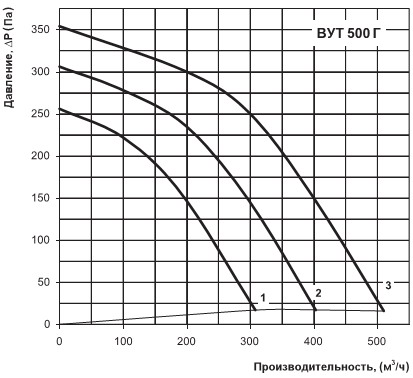

Диаграмма
