Вентс ВУТ 600 Г

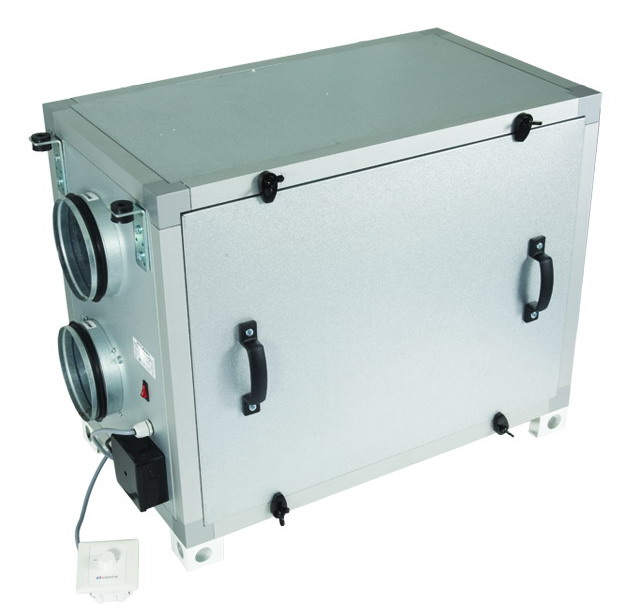

Вентс ВУТ 600 Г представляет собой приточно-вытяжную установку с рекуперацией тепла. Предназначена для создания системы приточной и вытяжной вентиляции помещений жилого и коммерческого назначения. В этой установке нет нагревателя, подогрев воздуха осуществляется только за счет рекуперации. Максимальное потребление установки составляет всего390 Втв час.

Номинальная производительность этой модели составляет600 м3/ч, фактический расход воздуха зависит от аэродинамического сопротивления сети воздуховодов (длина воздуховодов, количество поворотов, решеток и др.). Подробней этот процесс описан ниже в разделеРекуператор.

Установка монтируется в закрытом помещении с плюсовой температурой, диаметр подсоединения воздуховодов200 мм.

Корпус

Корпус установки изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Вентиляторы

Установка Вентс ВУТ 600 Г оснащена приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40 000 часов.

Рекуператор

Рекуператор перекрестного тока выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Управление скоростью вращения вентиляторов осуществляется при помощи четырехпозиционного переключателя, позволяющего выбрать минимальную, среднюю либо максимальную скорость или выключить установку.

Технические характеристики

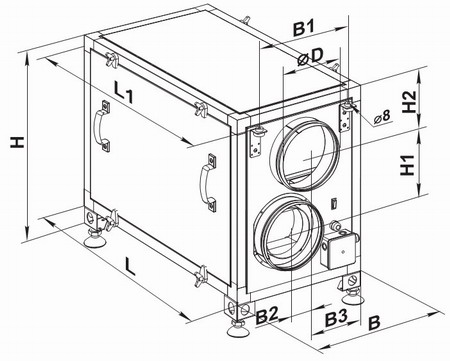

Габаритные размеры

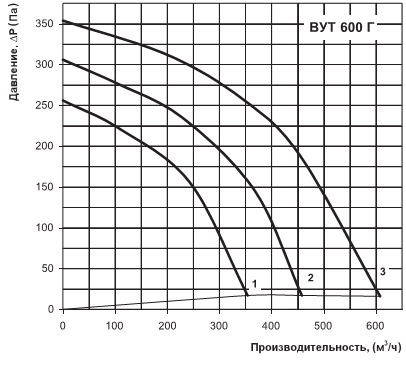

Диаграмма
