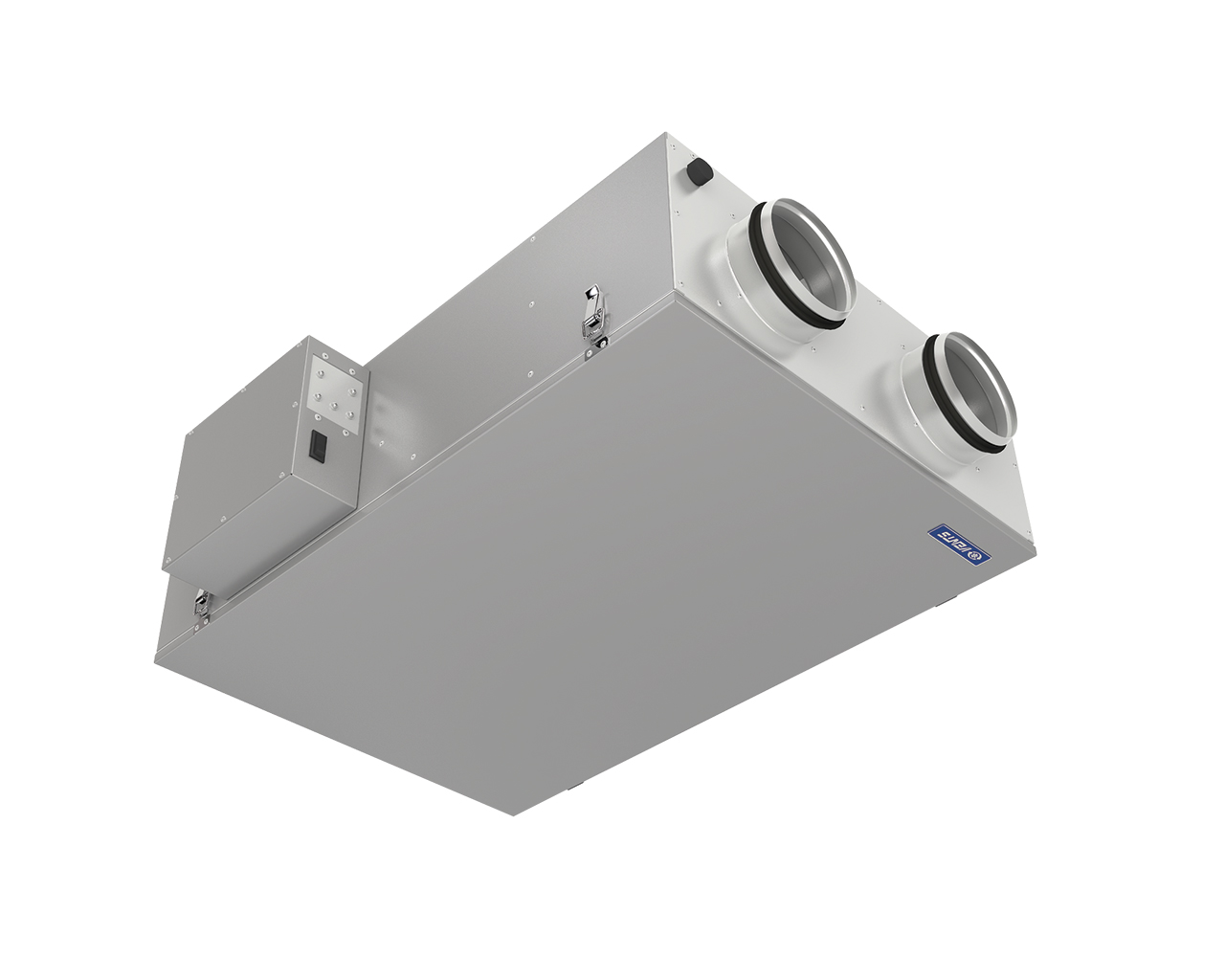

Вентс ВУТЭ2 200 П

Установка Вентс ВУТЭ2 200 П оборудована двумярекуператорамиперекрестного тока (один изполимеризованнойбумаги и одиналюминиевый)

Подвесная приточно-вытяжная установка представляют собой полностью готовое вентиляционное устройство, которое обеспечивает подачу свежего воздуха, фильтрацию и удаление загрязненного воздуха из помещения. При этом данная модель обеспечивает частичную передачу влаги вытяжного воздуха приточному воздуху в двух пластинчатых рекуператорах.

Используется для осуществления приточно-вытяжной вентиляции жилых или коммерческих помещений. Использование рекуперации позволило снизить максимальное потребление установкидо 142 Вт. Вентиляционная установка монтируется в закрытом помещении с плюсовой температурой. Предназначена для соединения с круглыми воздуховодами номинальным диаметромØ 125 мм.

Корпус

Корпус установки Вентс ВУТЭ2 200 П изготовлен из алюмоцинковой стали. Тепло- и звукоизоляция выполнена из вспененного полипропилена толщиной 10 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке применяются два карманных фильтра со степенью очистки G4.

Вентиляторы

Установка оснащена приточным и вытяжным центробежными вентиляторами с загнутыми назад лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператоры

Рекуператоры передают явную и скрытую теплоту от одного воздушного потока другому. Они являются устойчивыми к обморожению и не производят конденсат. Установки с таким типом рекуператоров рекомендуется применять в помещениях, оборудованных кондиционерами.

В установке применяются два рекуператора перекрестного тока: один из алюминия и один из полимеризованной бумаги. Установка оборудована поддоном для отвода конденсата от алюминиевого рекуператора.

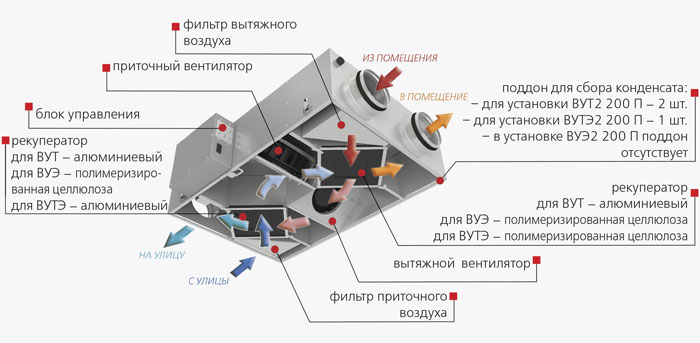

Конструкция установки

Управление и автоматика

Установка оборудована переключателем, позволяющим выбрать один из трех режимов для постоянной работы установки: режим ожидания, низкая (LOW) или средняя (MED) скорость.

К установке может быть подключен датчик СО2 (не входит в комплект поставки). При повышении концентрации газа он переключит установку с режима постоянной работы на максимальную скорость (HIGH).

К установке может быть подключена панель управления SAS908PIT с жидкокристаллическим экраном (не входит в комплект поставки), которая обеспечивает включение/выключение установки, переключение между низкой, средней и высокой скоростями и отображение комнатной температуры.

Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме.

Монтаж

Установка предназначена для подвесного потолочного монтажа и может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. Установка также может монтироваться в основных помещениях непосредственно к потолку, за подвесным потолком или устанавливаться в потолочную нишу. Доступ для сервисного обслуживания со стороны нижней панели.

Технические характеристики

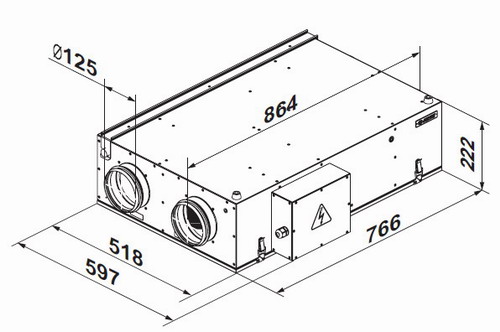

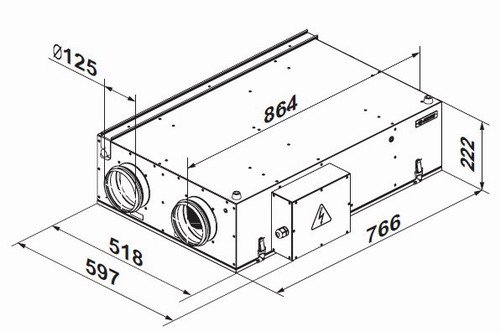

Габаритные размеры

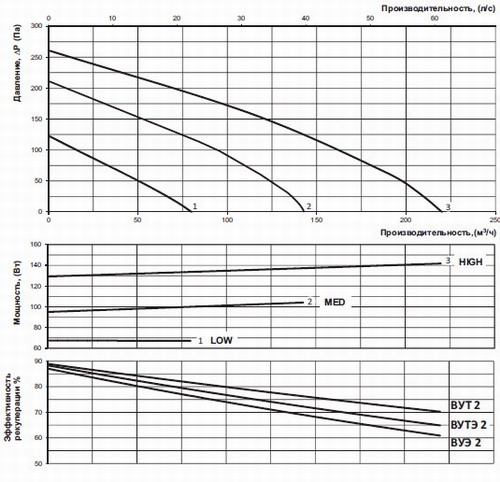

Диаграмма
