Вентс МПА 2500 В (С системой автоматики)

Установка Вентс МПА 2500 В с водяным нагревателем предназначена для использования в составе системы приточной вентиляции. Приточный агрегат способен обеспечить подачу наружного воздуха с номинальной производительностью 2150 м3/ч. Приточный воздух проходит в установке подготовку - фильтруется и подогревается до требуемой температуры. Установка подсоединяется к воздуховодам или другим элементам вентиляции с сечением 500x300 мм.

Корпус

Корпус установки Вентс МПА 2500 В изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для предотвращения потерь тепла и понижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.

Фильтр

Для предотвращения попадания загрязнений в наружном воздухе в систему вентиляции в установке предусмотрен фильтр со сменной кассетой. Класс фильтрации G4.

Нагреватель

Подогрев приточного воздуха в холодный период года выполняется за счет встроенного водяного нагревателя.

Вентилятор

В установке применяется центробежный вентилятор с загнутыми вперед лопатками. Для защиты двигателя вентилятора предусмотрено тепловая защита с автоматическим перезапуском. В электродвигатели используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Возможны два варианта исполнения установок:

1. Без системы автоматики. Пользователь самостоятельно подбирает и устанавливает систему автоматики в зависимости от своих требований к ней.
2. Встроенная система автоматики на базе контроллера.

Функции встроенной системы автоматики приточной установки

• включение и выключение установки
• защита калорифера от замерзания
• сигнализация о необходимости чистки фильтров или из замены
• возможность регулировки производительности приточной установки. Регулировка ступенчатая - возможны 3 скорости.
• работа установки по таймеру
• поддержание заданной температуры приточного воздуха посредством воздействия на привод трехходового вентиля, регулирующего подачу теплоносителя в жидкостный нагреватель
• управление и контроль работы внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель (насос смесительного узла);
• остановка системы по команде от щита пожарной сигнализации
• управление приводом воздушного клапана

При наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха в помещении путем изменения расхода теплоносителя через воздухонагреватель. Использование смесительного узла с насосом позволяет осуществлять описанное ранее регулирование при разности давлений теплоносителя в прямой и обратной магистрали менее 40кПа. Смесительный узел с насосом помогает предотвратить замерзание теплообменника и дает дополнительное время на проведение оперативных мероприятий при возникновении аварийной ситуации. (Смесительный узел заказывается отдельно.)

Монтаж

Разместить приточную установку можно в подсобных помещениях (балкон, лоджия, гардеробная) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания необходим доступ к установки, т.е. требуется предусмотреть ревизионный люк или другой способ.

Технические характеристики

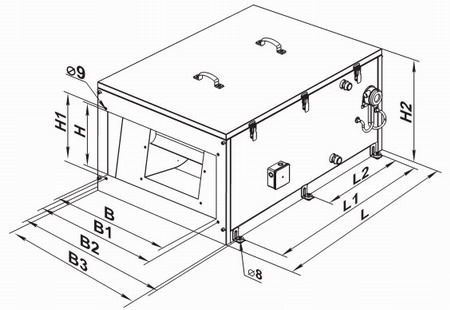

Габаритные размеры

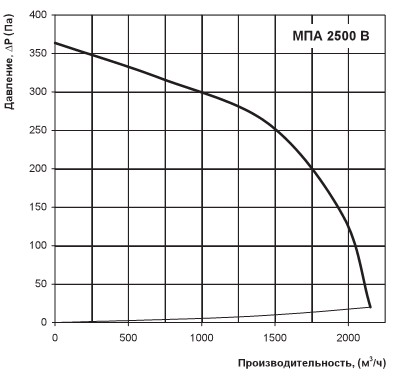

Диаграмма
