Вентс ПА 03 В (С системой автоматики)

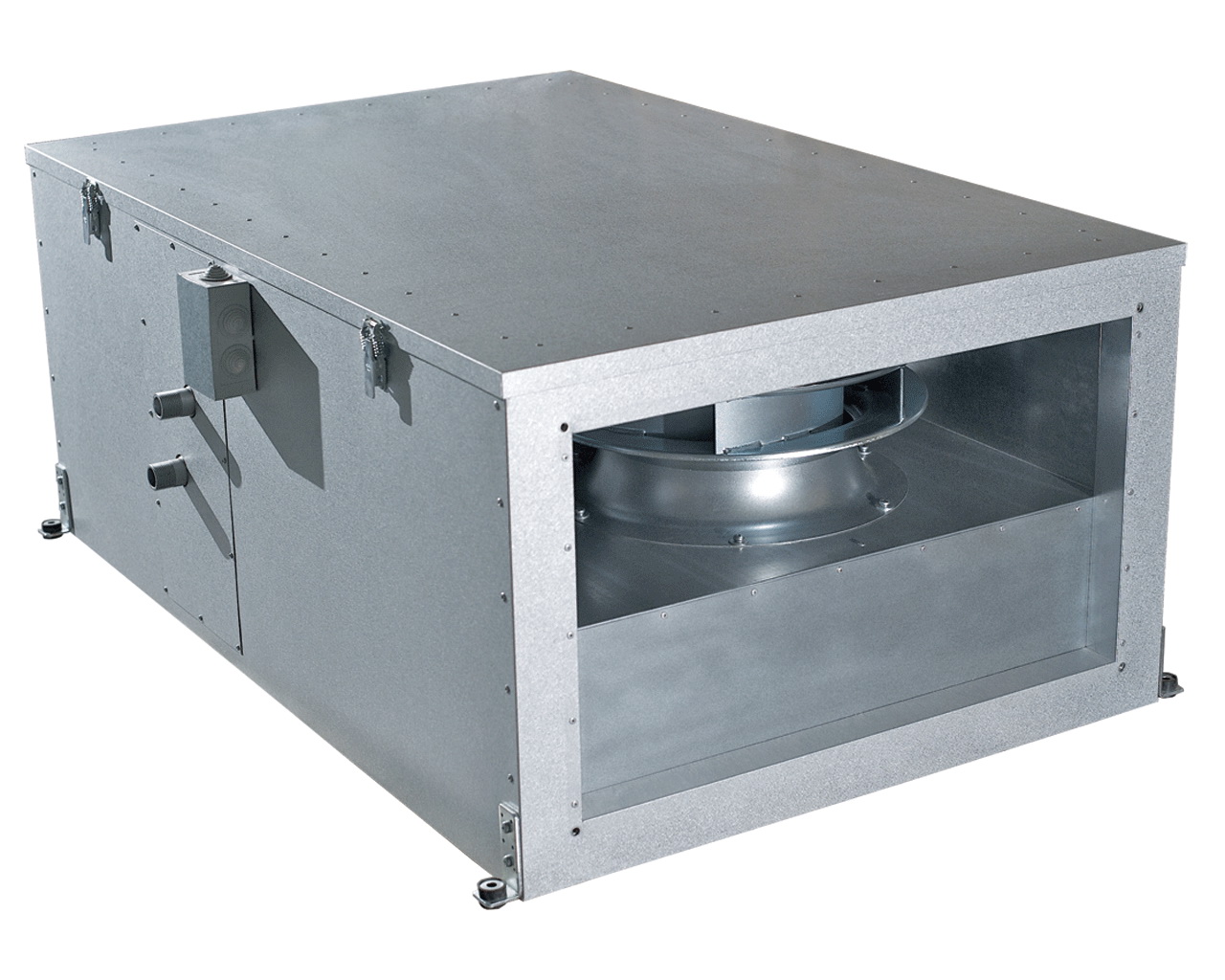

Вентс ПА 03 В представляет собой приточную установку с водяным нагревателем. Предназначена для использования в составе приточной системы вентиляции для постоянного или периодического обеспечения подачи свежего воздуха. Номинальная производительность этой модели 3260 м3/ч, подключается к воздуховодам или другим элементам системы вентиляции с сечением 600х350 мм.

В приточном агрегате используется водяной калорифер, что предусматривает использования внешнего источника подачи горячей воды от котла или других источников. Для регулирования расхода воды необходимо дополнительно использовать смесительный узел. Установка поставляется в двух вариантах - без системы автоматики и с встроенной системой автоматики.

Корпус

Корпус установки изготовлен из алюмоцинка. Звукоизоляция и теплоизоляция достигается за счет использования слоя минеральной ваты толщиной 50 мм.

Фильтр

Для фильтрации наружного воздуха в установке предназначен фильтр со сменными вставками. Класс фильтрации - G4.

Нагреватель

Установки ПА укомплектованы водяным нагревателями. Есть исполнение двухрядное, трехрядное или четырехрядное.

Вентилятор

Установки оборудованы высоконапорным бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Приточная установка Вентс ПА 03 В монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (над подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительной коробке.

Приточные установки ПА оснащены кронштейнами для облегчения монтажа агрегата. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке в случаях сервисного обслуживания и чистки фильтра.

Управление и автоматика

Возможны два варианта исполнения установок:
1. Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
2. Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать состояние (степень загрязнения) фильтра. Кроме того, система автоматики обеспечивает активную защиту от перегрева ТЭНов калорифера (для ПА...Е). Управлять установкой можно на расстоянии при помощи дистанционного пульта управления.

Дистанционный пульт управления обеспечивает

• включение/выключение вентиляционной установки;
• возможность задать необходимый расхода воздуха;
• возможность задать желаемую температуру приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности (аварийной ситуации).

Функции управления и защиты ПА...В

Для систем с охладителем щиты автоматики дополнительно комплектуются комнатным датчиком-задатчиком температуры. В комплектацию щита заложен электрический привод воздушного клапана LF230. Компоненты узла обвязки нагревателя (насос, вентиль, трехходовой привод и т.д.) в комплектацию не входят.

Функциональные возможности

1. Автоматическое управление приточным воздушным клапаном РРВА.
2. Контроль и индикация загрязненности фильтра.
3. Плавное регулирование оборотов вентилятора 3~380В (50Hz).
4. Поддержание заданной температуры приточного воздуха или температуры в помещении.
5. Управление жидкостным воздухонагревателем и контроль за его работой.
6. Управление компресорно-конденсаторным блоком (ККБ) для систем с охладителем.
7. Сигнал запуска вытяжного вентилятора.
8. Возможность индивидуальной настройки всех параметров вентиляционной системы.
9. Остановка системы по сигналу от щита пожарной сигнализации.

Технические характеристики

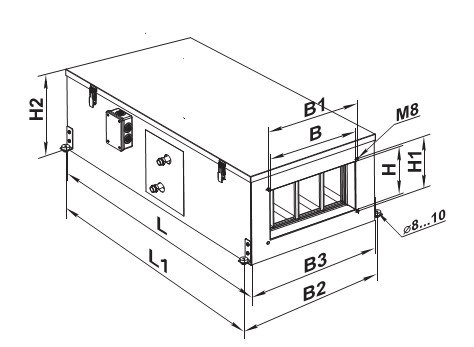

Габаритные размеры

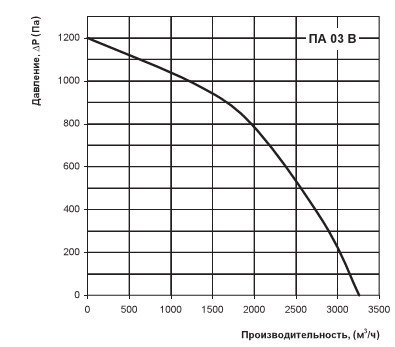

Диаграмма
